Collegamento elettrico SMA Solar Technology AG
36 SB30TL_40TL_50TL-IIT103630 Istruzioni per l’installazione

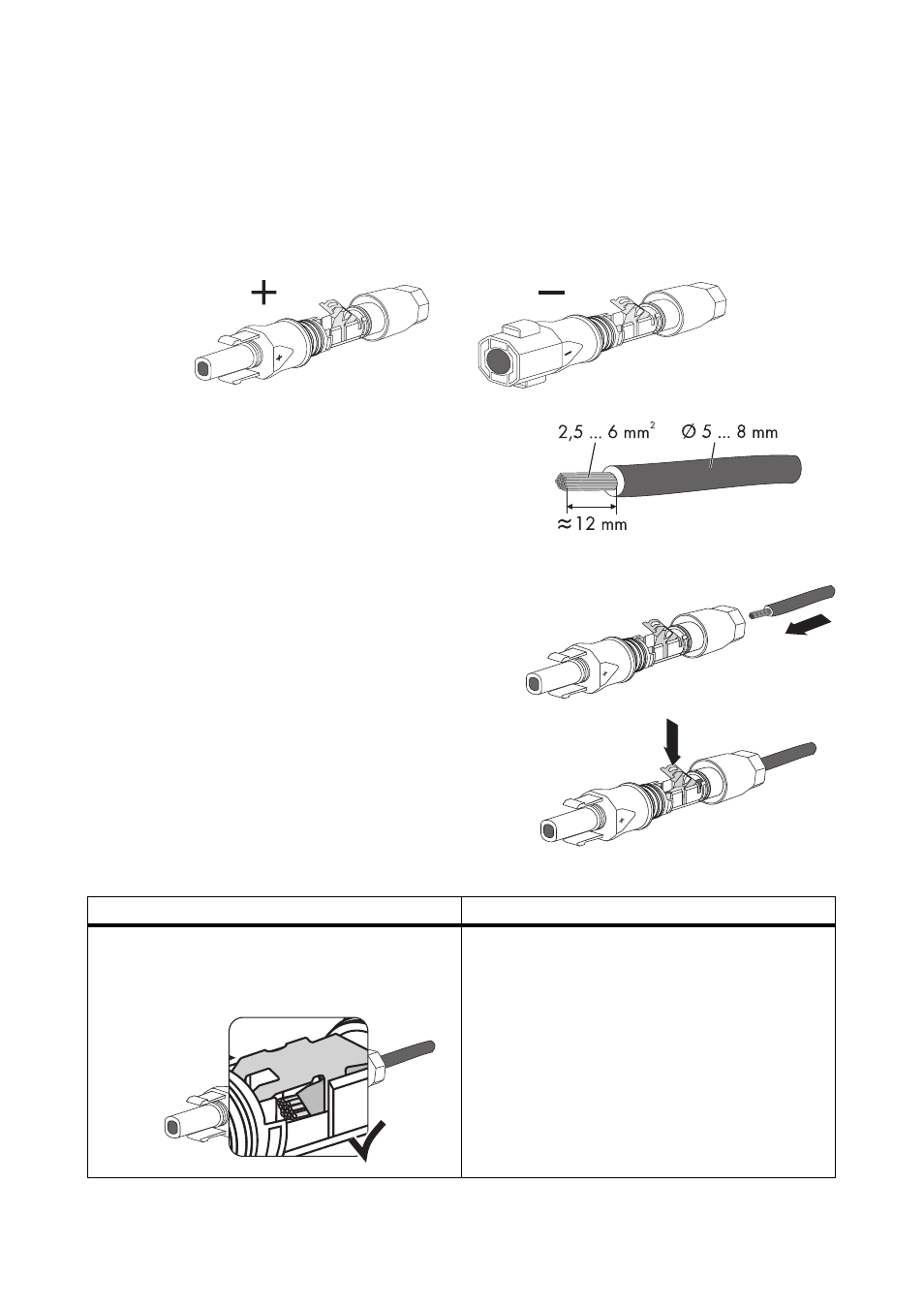

5.4.3 Preparazione dei connettori a spina CC
Per il collegamento all'inverter è necessario che tutte le linee di collegamento ai moduli FV siano
dotate di connettori a spina CC.
Preparare i connettori a spina CC come descritto di seguito. Rispettare la corretta polarità dei
connettori. Ogni connettore a spina CC è contrassegnato con un segno "+" e " − ".
Requisiti di linea
• Utilizzare una linea PV 1-F.
Procedura
1. Introdurre nel connettore il conduttore denudato
fino all'arresto.
2. Premere il morsetto verso il basso finché non scatta
in posizione.
3. Assicurarsi che la linea sia ben fissa in sede:
Risultato Provvedimento
☑ La linea è correttamente in sede se i
conduttori sono visibili nella camera del
morsetto.
• Procedere dal punto 4.
