☑ Se le tensioni misurate sono stabili e la somma delle tensioni del polo positivo rispetto al
potenziale di terra e del polo negativo rispetto al potenziale di terra di una stringa
corrisponde circa alla tensione tra polo positivo e polo negativo, è presente una dispersione
verso terra.
Posizione della dispersione verso terra
La posizione approssimativa della dispersione verso terra può essere rilevata in base al
rapporto delle tensioni misurate fra polo positivo rispetto a potenziale di terra (PE) e polo
negativo rispetto a potenziale di terra (PE).

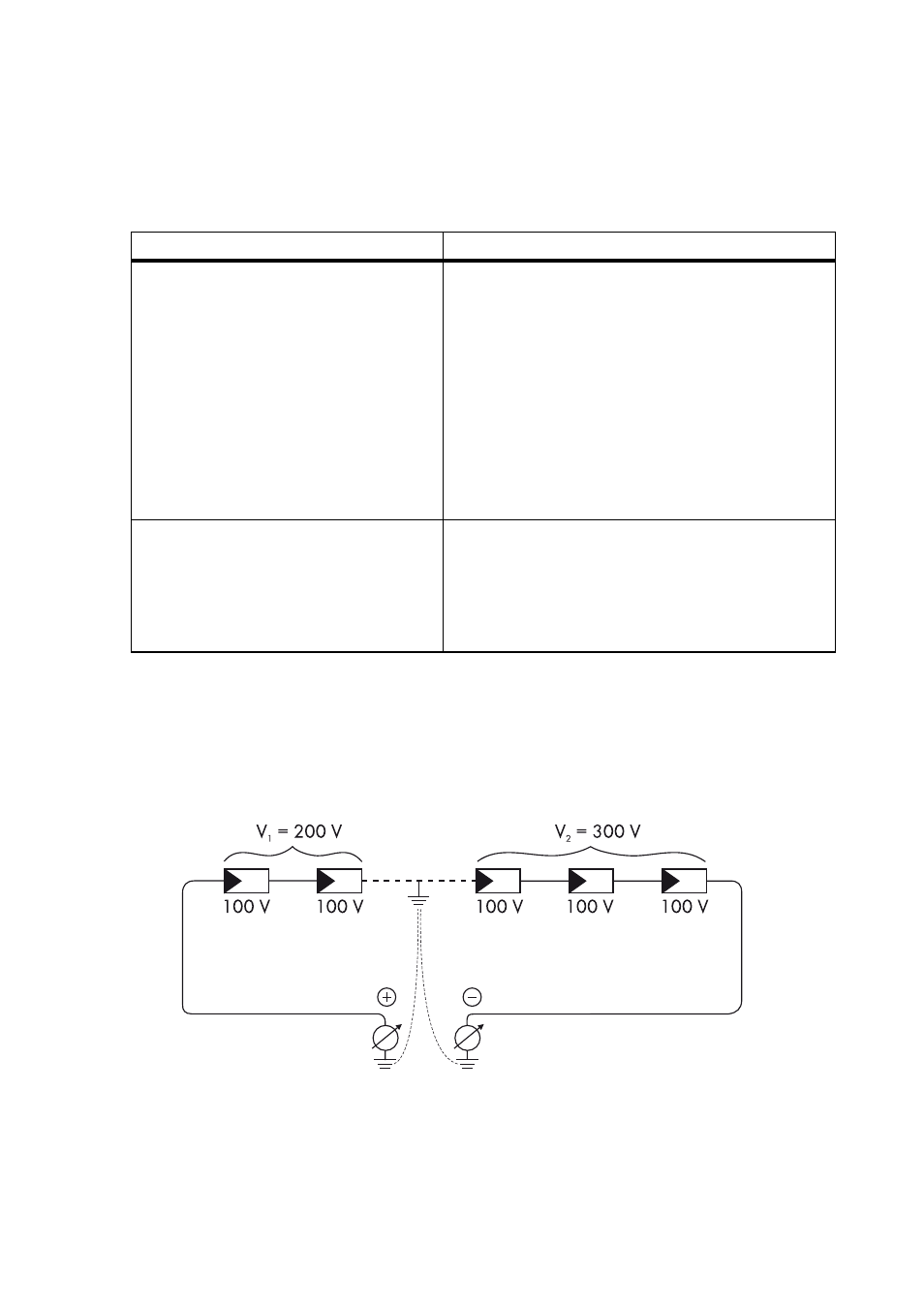

Esempio:
In questo caso, la dispersione verso terra si trova tra il secondo e il terzo modulo fotovoltaico.
☑ La verifica della dispersione verso terra è stata completata.
Risultato Provvedimento
☑ È stata constatata la presenza di
una dispersione verso terra.
• L’installatore del generatore FV deve
eliminare la dispersione verso terra nella
stringa corrispondente, prima che sia
possibile ricollegare la stringa all’inverter.
La posizione della dispersione verso terra può
essere stabilita sulla base del grafico riportato
qui in seguito.
• Non ricollegare le stringhe difettose.
• Rimettere in servizio l’inverter (v. cap. 7.1
”Messa in servizio dell’inverter” (pag. 51)).
☑ Non è stata constatata alcuna
dispersione verso terra.
Probabilmente uno dei varistori controllati
termicamente è guasto.
• Verificare il funzionamento dei varistori
(v. cap. 11.6 ”Controllo del funzionamento
dei varistori” (pag. 79)).
