Requisiti dei cavi
• Utilizzare un cavo PV1-F.
Procedura

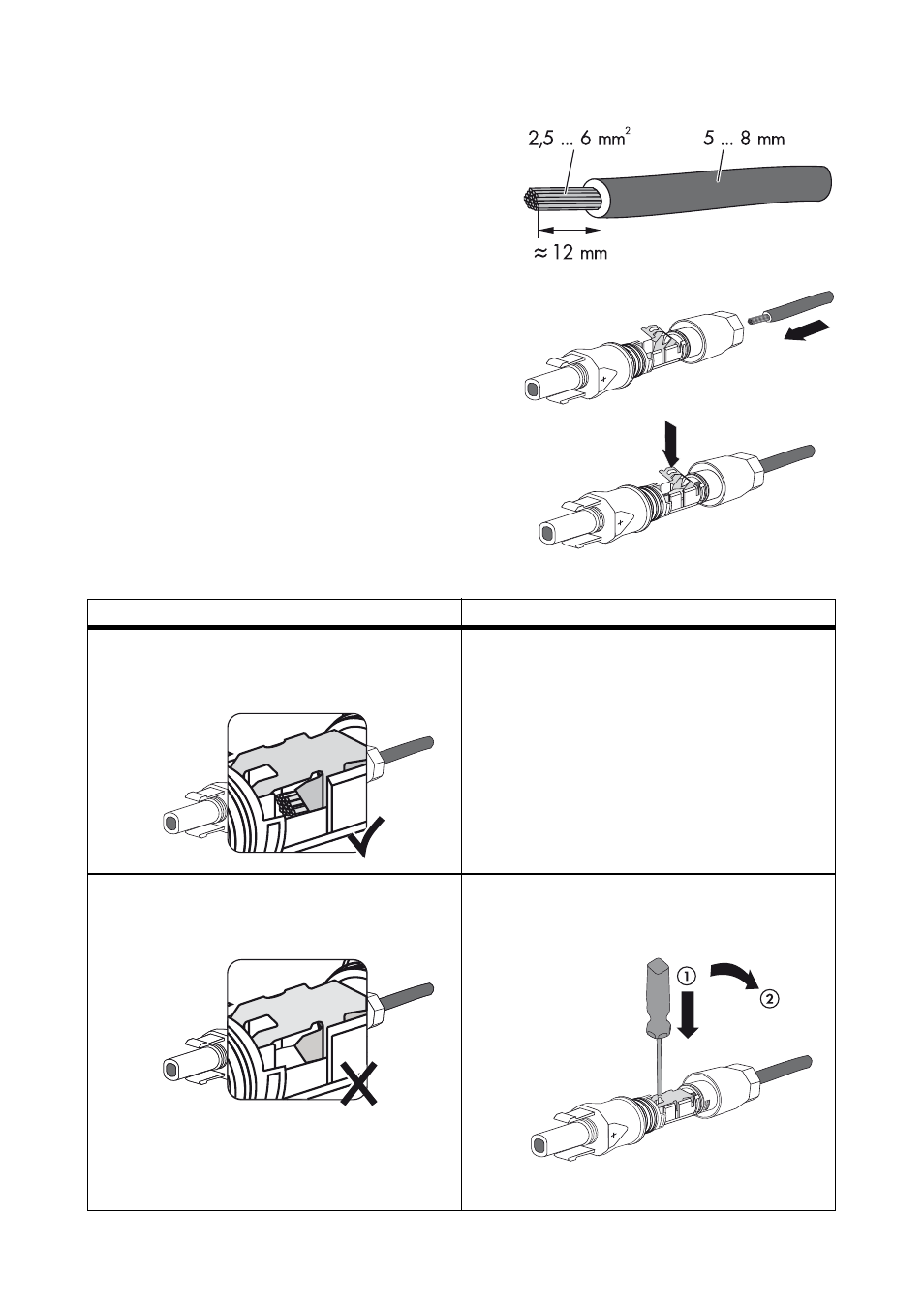

1. Introdurre il cavo spellato fino in fondo nel
connettore a spina CC.
2. Premere il morsetto verso il basso finché non scatta
in posizione.
3. Assicurarsi che il cavo sia ben fisso in sede
Risultato Provvedimento
☑ Se il cavetto è visibile nella camera del
morsetto significa che il cavo è inserito
correttamente.
• Procedere con il punto 4.
☑ Se il cavetto non è visibile nella camera del
morsetto significa che il cavo non è inserito
correttamente.
• Allentare il morsetto. Agganciare e
sollevare il morsetto con un cacciavite a
taglio da 3,5 mm.
• Estrarre il cavo e ricominciare dal punto 1.
