Collegamento elettrico SMA Solar Technology AG
40 SB25-30TLST-21-IA-it-13 Istruzioni per l’installazione

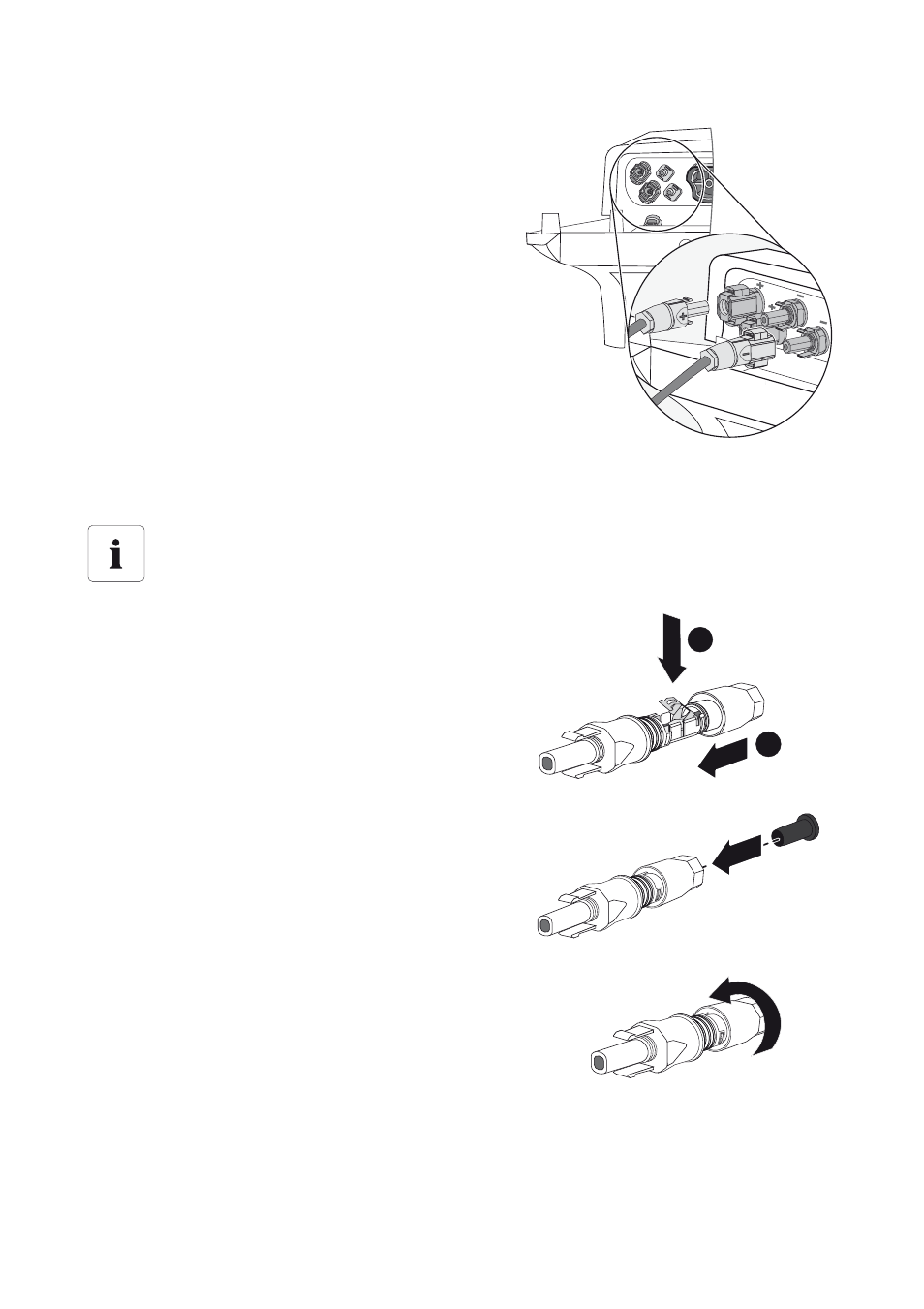

3. Verificare che la polarità dei connettori a spina CC
sia corretta e collegarli.
☑ I connettori a spina CC si inseriscono con uno
scatto.
Per lo sblocco dei connettori a spina CC,
v. cap. 8.2 ”Scollegamento dell’inverter”
(pag. 56).
4. Se non sono necessari tutti gli ingressi CC dell’inverter, sigillare l’involucro con connettori a
spina CC e tappi ermetici:
– Premere verso il basso il morsetto nei connettori
CC non necessari e spingere il dado per
raccordi sulla filettatura.
– Introdurre il tappo ermetico nei connettori a
spina CC non richiesti.
– Serrare fino in fondo il dado per raccordi
(coppia di 2 Nm).
Tappo ermetico
• Non inserire direttamente i tappi ermetici negli ingressi CC dell’inverter.
+
