Collegamento elettrico SMA Solar Technology AG
34 SB25-30TLST-21-IA-it-13 Istruzioni per l’installazione

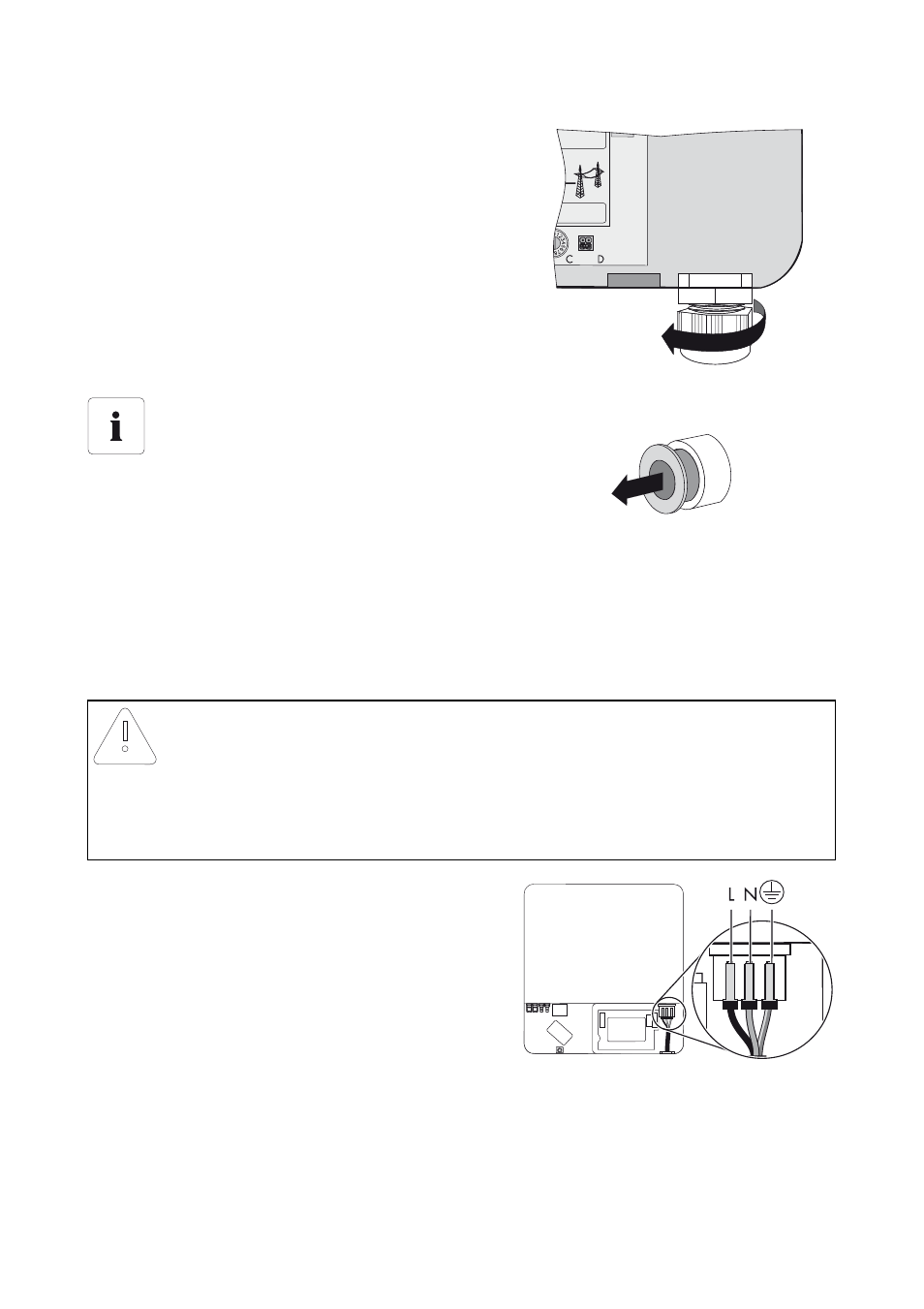

9. Svitare il dado a risvolto del pressacavo CA e
staccare il tappo cieco dal pressacavo.
10. Infilare il cavo.
11. Sollevare tutti e 3 i morsetti del morsetto CA fino a fine corsa.
12. Collegare L, N e il conduttore di protezione (PE) al
morsetto CA, conformemente all’etichettatura.
Il conduttore PE deve essere 5 mm più lungo dei fili
L e N!
Attenzione a non invertire L e N!
Guarnizione nel pressacavo CA
Nel pressacavo si trova 1 guarnizione a
2 parti. Rimuovere, se necessario, l’inserto
interno per introdurre per es. un cavo più
spesso.
Valgono i seguenti valori orientativi:
• Diametro del cavo con guarnizione e inserto: 12 mm ... 16 mm
• Diametro del cavo solo con guarnizione senza inserto: 15 mm ... 21 mm
AVVISO
Pericolo di incendio in caso di collegamento di 2 conduttori a un morsetto
Il collegamento di 2 conduttori per morsetto comporta il pericolo di surriscaldamento e
incendio in seguito a cattivo contatto elettrico.
• Collegare massimo un conduttore per morsetto.
