SMA SB 2800i Installation - Manuale (Pagina 24)

Installazione SMA Technologie AG
Pagina 24 SB2800i-11:SI4106 Istruzioni per l’installazione

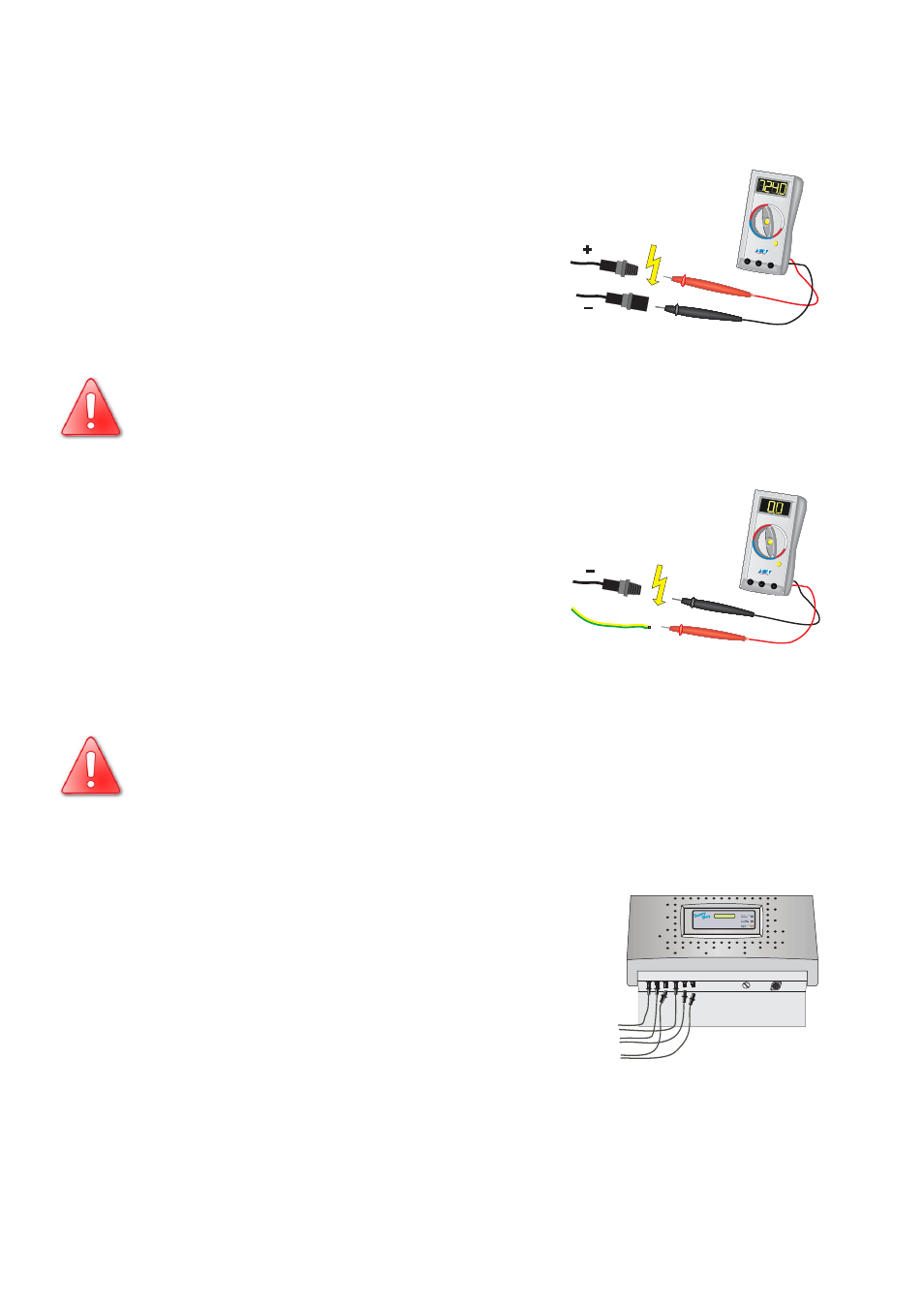

Collegamento stringa FV (DC)
Per il collegamento dell'ingresso procedete nel seguente modo:
1. Controllate la corretta polarità dei collegamenti
del generatore FV e il rispetto del valore
massimo della tensione delle stringhe di 600 V
(DC), vedasi anche capitolo 4.2 „Requisiti del
generatore FV” (pagina 13).
Attenzione! Possibile presenza di tensioni pericolose!
2. Misurate le tensioni continue tra ogni connettore
a spina DC di una stringa e il potenziale di
terra.
3. Se le tensioni sono costanti e se la loro somma
corrisponde all'incirca alla tensione a vuoto
della stringa, allora su tale stringa è presente
una dispersione verso terra la cui posizione può
essere dedotta dai rapporti tra le tensioni.
Collegate le stringhe, in cui avete individuato una dispersione
verso terra, al Sunny Boy 2800i solo dopo aver rimosso la
dispersione nel generatore FV!
4. Ripetete i punti 2 e 3 per ogni stringa.
5. Collegate le stringhe in perfetto stato del
generatore FV.
6. Chiudete gli ingressi DC che non utilizzate con i cappucci in dotazione.
PE
+ - + -
Stringa 1
Stringa 2
-
Stringa 3
+
