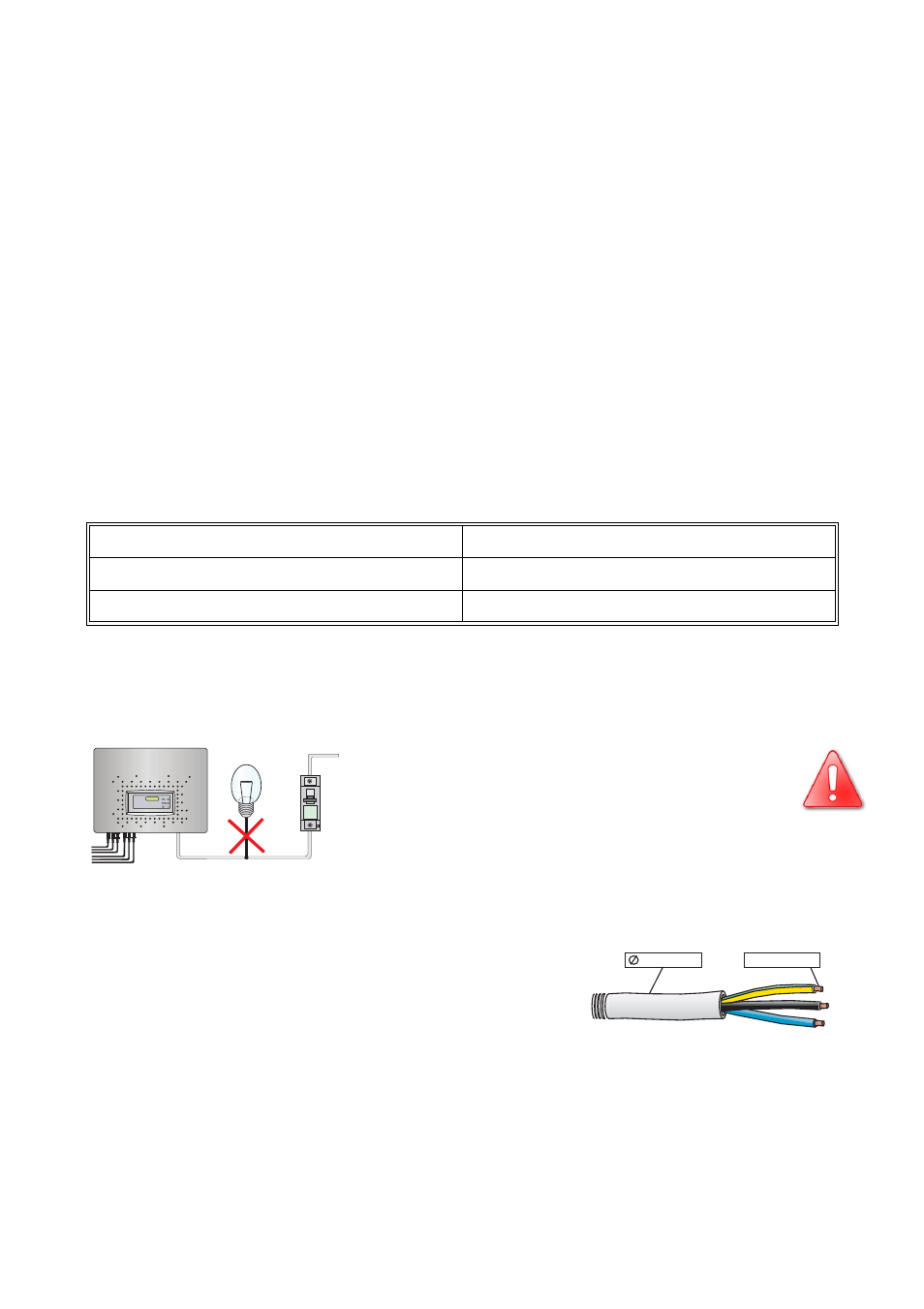

SMA Technologie AG Requisiti per l'installazione
Istruzioni per l’installazione SB2800i-11:SI4106 pagina 13
4.2 Requisiti del generatore FV
Il Sunny Boy 2800i è studiato per collegare fino a tre cosiddette stringhe
(collegamenti in serie di moduli FV) con struttura omogenea (moduli dello stesso tipo,
con orientamento ed inclinazione identici).
Le istruzioni sul dimensionamento sono contenute nel relativo tool "GenAu", che può
essere scaricato dal sito Internet www.SMA.de.
L'apparecchio è dotato di sei connettori a spina DC (due per ogni stringa) per il
collegamento dei generatori FV. Pertanto, anche le linee di collegamento del
generatore FV devono essere dotate di tali connettori a spina Come accessorio è
disponibile un set preconfezionato per il collegamento di fili sciolti di una stringa. I
codici d'ordine SMA dei vari collegamenti sono:
• Multi-Contact 3 mm: "SWR-MC"
• Multi-Contact 4 mm: "MC-SET"
• Tyco:
"TYCO-SET"
4.3 Rete a bassa tensione 230 V (AC)
Il collegamento alla rete del Sunny Boy deve essere a tre fili (L, N, PE).
I morsetti per il collegamento alla rete della scatola di
connessione AC contenuta nella confezione separata
sono adatti per sezioni di filo fino a 2,5 mm². La
confezione separata contiene una scatola di
connessione AC PG13.5 per il collegamento di linee
con sezioni da 9 mm² a 13,5 mm². Per il collegamento
di linee con sezioni da 13,5 mm² fino a un massimo di 17 mm² è previsto l'uso di una
scatola di connessione AC PG16. Nei capitoli „Collegamento del connettore AC con
PG13.5” (pagina 20) e „Collegamento del connettore AC con PG16” (pagina 22)
troverete delle istruzioni dettagliate.
Valori massimi per l'ingresso DC
Tensione max. 600 V (DC)
Corrente di corto circuito max. 19 A (DC)
Per la sicurezza del circuito (protezione
della linea) è necessario un interruttore
automatico da 16 A. A questo circuito
elettrico non si devono collegare utenze.
16A
Sunn y Boy Sunn y Boy
max. 2,5 mm² 9 … 17 mm
Sezione della
linea
Sezione del filo
