5 Installazione
5.1 Montaggio
Per il regolare montaggio del Sunny Boy 2800i
utilizzate il supporto da parete in dotazione. In pareti
solide in calcestruzzo o mattoni e con montaggio
verticale potete montare l'apparecchio p. es. con viti a
testa esagonale da 8 mm x 50 mm secondo DIN 571
in acciaio inox e con tasselli tipo SX8.
Nel dimensionamento del supporto tenete sempre in
considerazione il peso del Sunny Boy 2800i (31 kg).

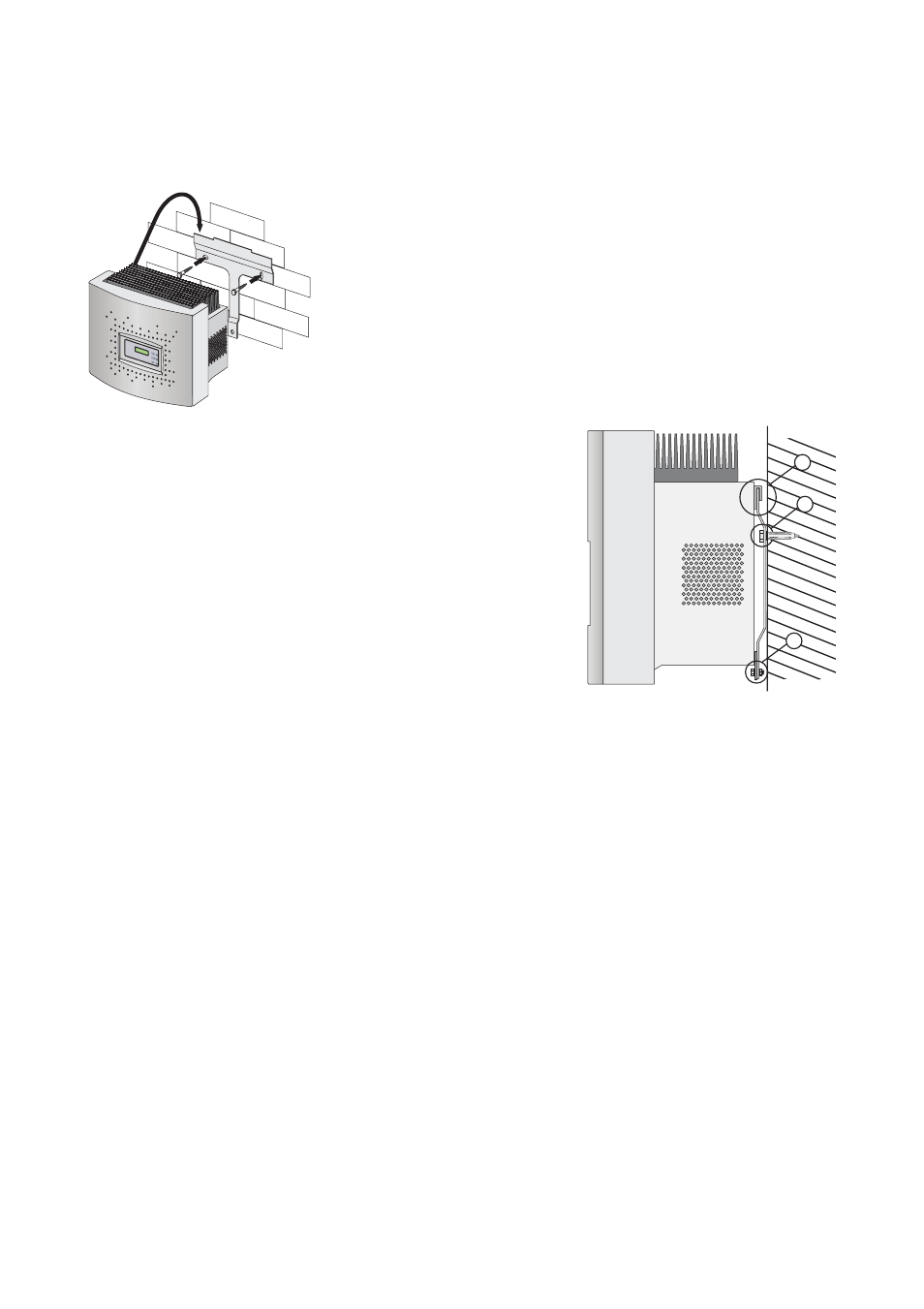

1. Montate il supporto da parete (1). Per tracciare le
posizioni dei fori potete utilizzare il supporto
anche come dima.
2. Collocate ora il Sunny Boy 2800i sul supporto con
i suoi risvolti di fissaggio superiori nel supporto da
parete (2) in modo che non subisca spostamenti
laterali.
3. Fissate il Sunny Boy 2800i contro il sollevamento
avvitando la vite M6x10 in dotazione sul foro
filettato in basso al centro (3).
4. Verificate che il Sunny Boy 2800i sia ben fisso.
Sunny
Boy
Sunny
Boy
2
3
1
