5. Ora avvitate saldamente la bussola filettata sulla bussola d’attacco.
6. Avvitate saldamente la vite di pressione sulla
bussola filettata. In questo modo la gabietta di
bloccaggio viene spinta nella bussola filettata
fino a scomparire del tutto.
A questo punto la scatola di connessione AC è montata.
Se non collegate subito il Sunny Boy, chiudete la bussola d'attacco con il cappuccio
contenuto nella confezione separata.
Se il Sunny Boy è già installato, la scatola di connessione AC già pronta può essere
fissata al connettore flangiato del Sunny Boy. Rimuovete a tal fine il cappuccio di
protezione trasparente dal connettore flangiato sul Sunny Boy. Per ermetizzare e
proteggere il collegamento, avvitate saldamente la ghiera filettata della scatola di
connessione AC sul connettore flangiato.
Non accendete ancora l'interruttore di protezione di linea! Il Sunny
Boy 2800i può essere collegato alla rete AC solo con stringhe FV
collegate e apparecchio ben chiuso.

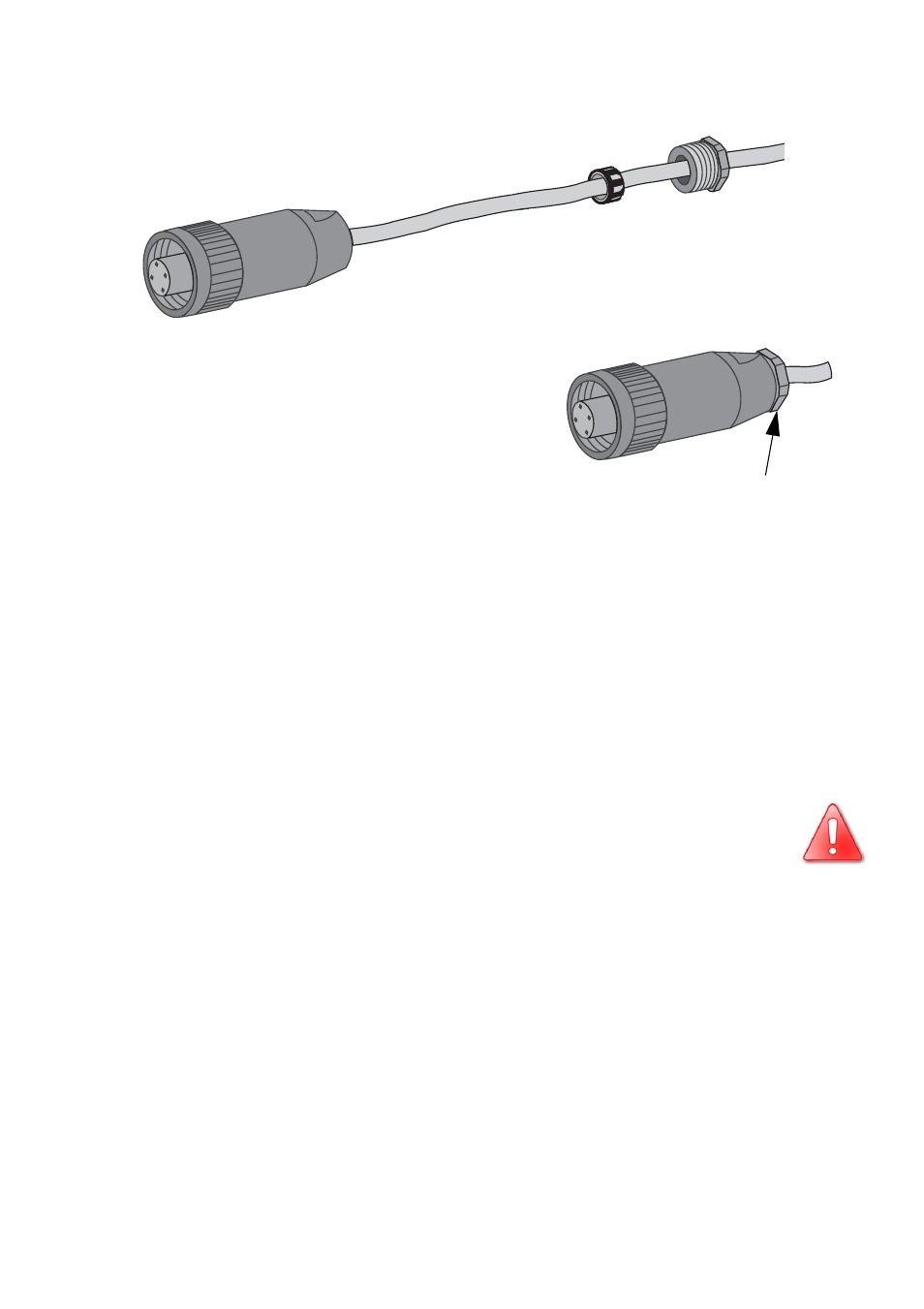

Gabbietta di
bloccaggio con
guarnizione ad
anello
Vite di pressione
Bussola d’attacco
avvitata sulla bussola
filettata
Vite di pressione
