Panoramica del campo di collegamento:

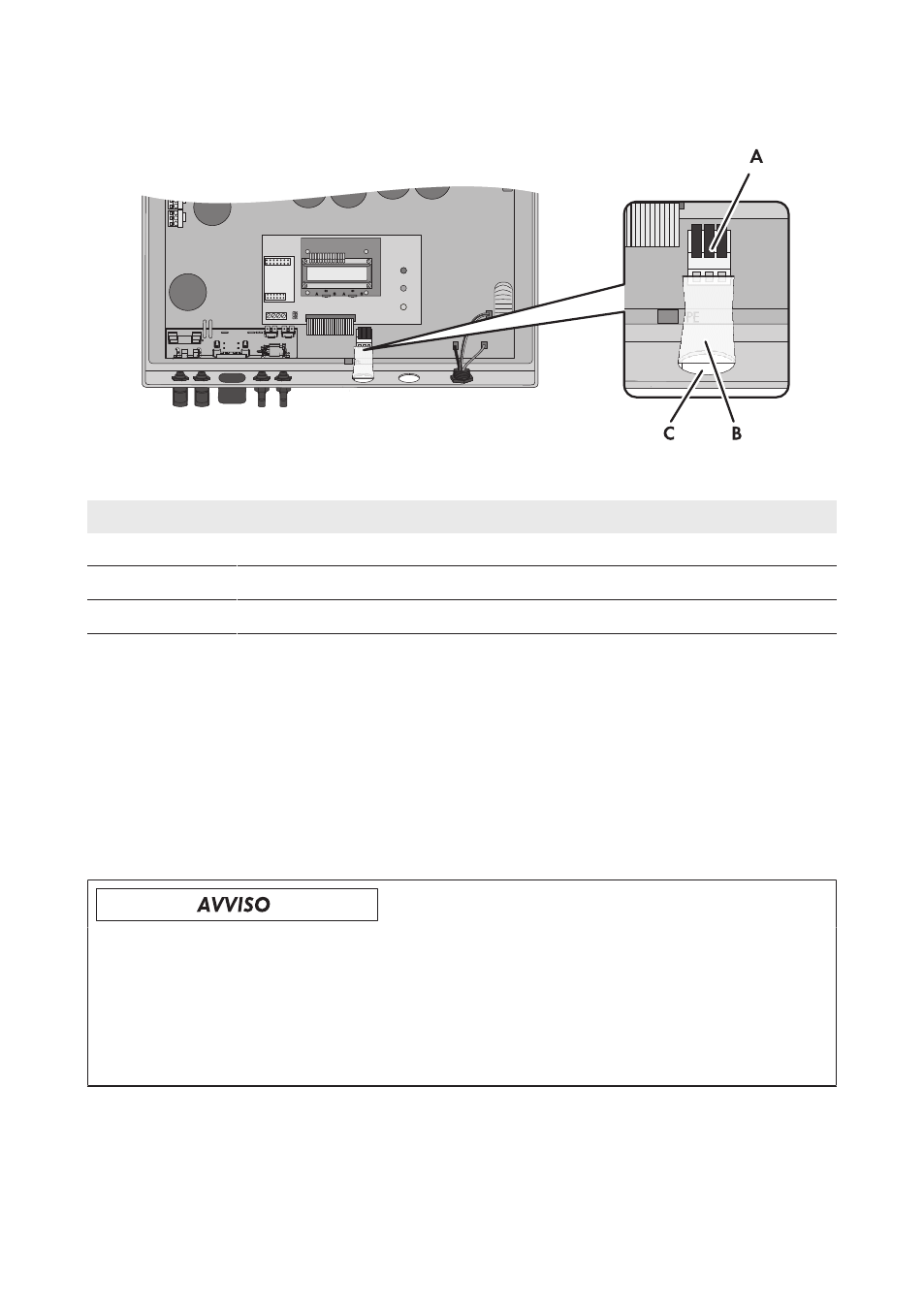

Figura 10: Relè di segnalazione all’interno dell’inverter
Posizione Denominazione
A Morsetti del relè di segnalazione guasti
B Percorso dei cavi
C Apertura dell’involucro con tappo cieco
Requisito:
☐ È necessario rispettare i requisiti tecnici del relè di segnalazione guasti (v. cap. 11 “Dati
tecnici”, pag. 50).
Requisiti dei cavi:
☐ Il cavo deve essere provvisto di doppio isolamento.
☐ Diametro esterno: 5 mm ... 12 mm
☐ Sezione del conduttore: 0,08 mm² … 2,5 mm²
☐ Il tipo di cavo e di posa devono essere adatti all’impiego e al luogo.
Danneggiamento irrimediabile del relè di segnalazione guasti a causa di un carico
eccessivo dei contatti
• Rispettare i valori massimi di tensione e corrente di commutazione (v. cap. 11 “Dati tecnici”,
pag. 50).
• Per il collegamento del contatto di segnalazione guasti alla rete pubblica provvedere alla
protezione dello stesso tramite un interruttore automatico dedicato.
