4 Descrizione del prodotto
4.1 Sunny Boy
Sunny Boy è un inverter FV senza trasformatore che converte la corrente continua del generatore
fotovoltaico in corrente alternata conforme alla rete e immette quest’ultima nella rete pubblica.

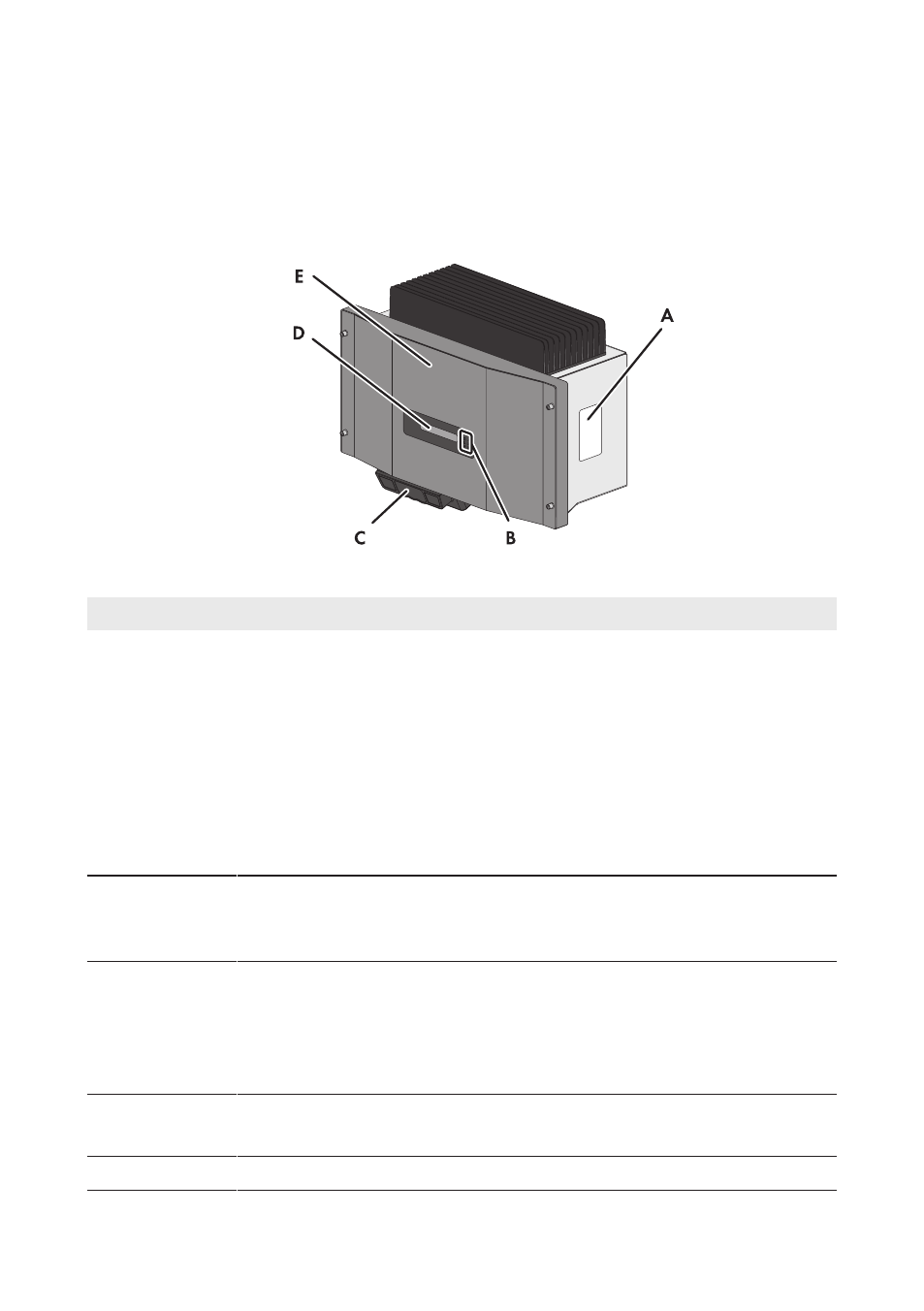

Figura 2: Struttura di Sunny Boy
Posizione Denominazione
A Targhetta di identificazione
La targhetta identifica l’inverter in modo univoco. Le indicazioni sulla targhetta
di identificazione sono necessarie per un utilizzo sicuro dell’inverter, oltre a
fornire una migliore base di comunicazione con il Servizio di assistenza tecni-
ca SMA. Sulla targhetta di identificazione si trovano le seguenti informazioni:
• Tipo di apparecchio (Model)
• Numero di serie (Serial No.)
• Data di produzione (Date of manufacture)
• Dati caratteristici dell’apparecchio
B LED
I LED segnalano la condizione di funzionamento dell’inverter (v. cap. 9.2 "Se-
gnali LED”, pag. 46).
C Electronic Solar Switch (ESS)*
Assieme ai terminali CC, ESS costituisce un sezionatore di carico CC. Se inse-
rito, ESS crea un collegamento conduttivo fra generatore FV e inverter.
Estraendolo, il circuito CC viene interrotto e se si staccano tutti i terminali CC il
generatore FV è completamente sconnesso dall’inverter.
D Display
Il display visualizza gli attuali dati di funzionamento ed errori.
E Coperchio dell’involucro
* Opzionale
