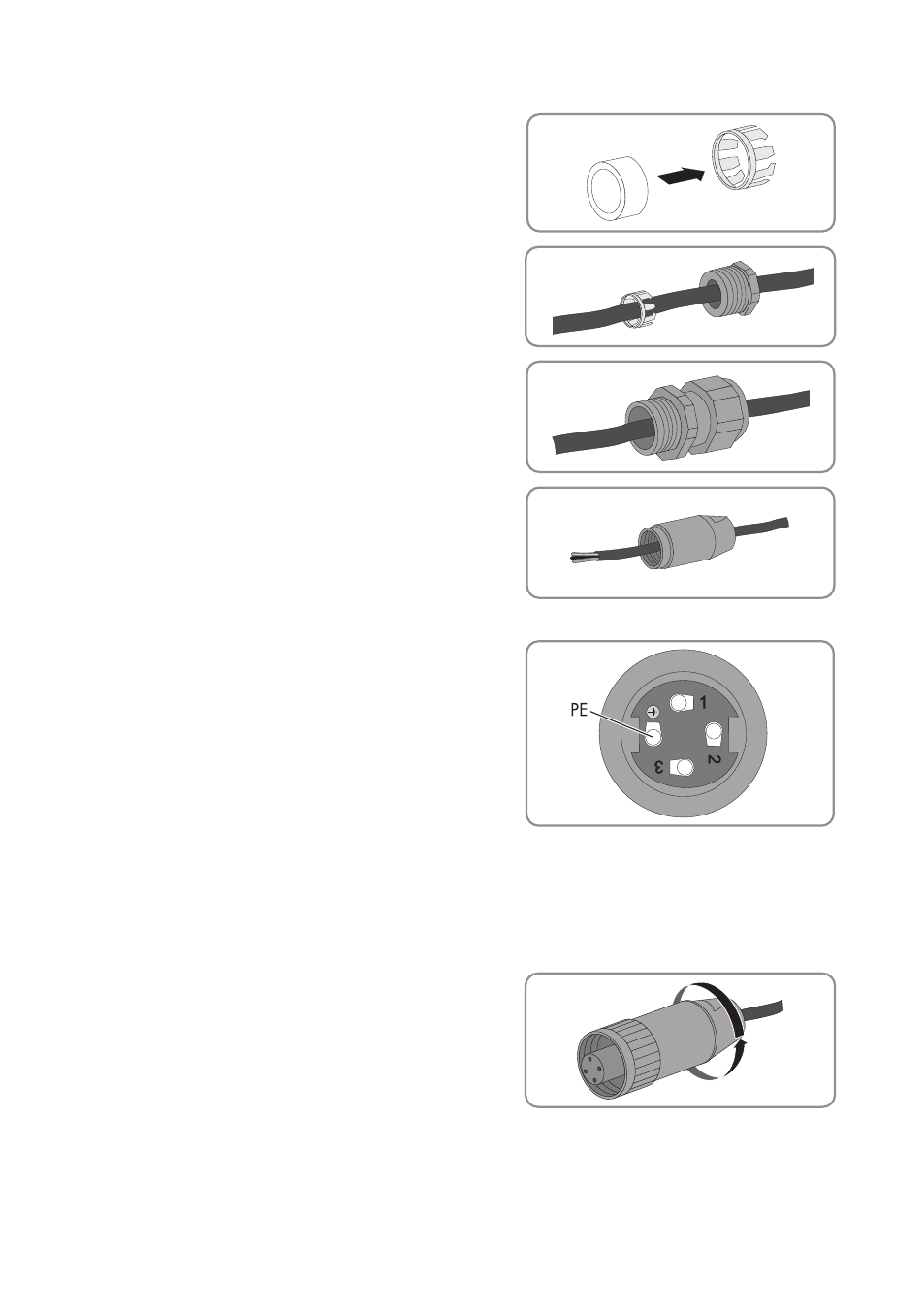

• Premere la guarnizione ad anello nella
gabbietta di bloccaggio.
• Inserire la vite di pressione PG13,5 e la
gabbietta di bloccaggio con la guarnizione
ad anello sul cavo CA.
7. Se il diametro esterno del cavo è compreso tra
10 mm e 14 mm, infilare il pressacavo
M20x1,5 sul cavo CA.
8. Inserire la bussola filettata sul cavo CA.
9. Collegare PE, N ed L alla bussola d’attacco:
• Infilare il conduttore PE nel morsetto a vite
con il simbolo della messa a terra sulla
bussola d’attacco e serrare la vite.
• Infilare N o la linea split phase L2 nel morsetto a vite 1 sulla bussola d’attacco e serrare
la vite.
• Infilare L o la linea split phase L1 nel morsetto a vite 2 sulla bussola d’attacco e serrare la
vite.
10. Assicurarsi che tutti i conduttori siano ben in sede nella bussola d’attacco.
11. Avvitare saldamente la bussola filettata sulla
bussola d’attacco.
