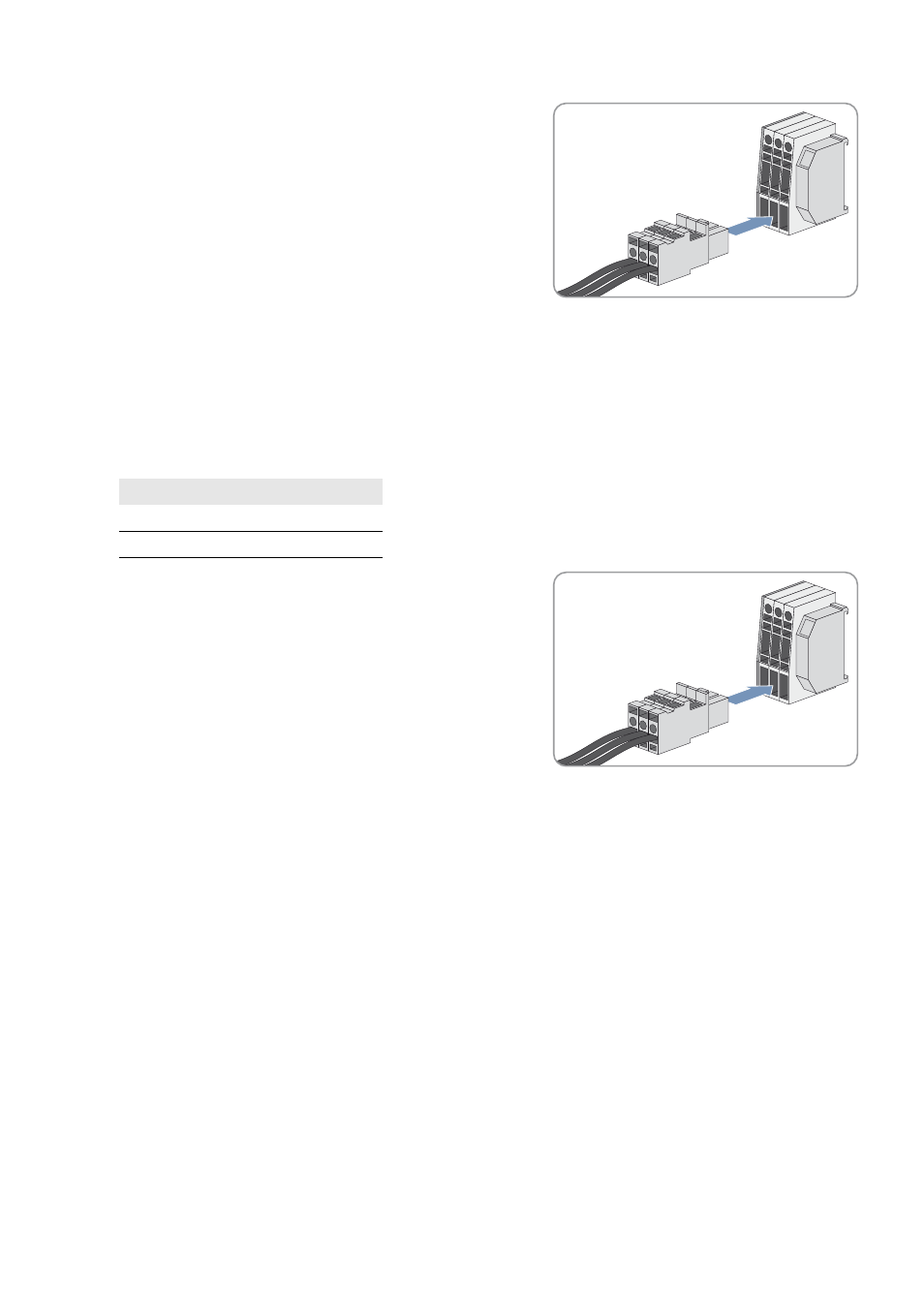

6. Inserire il connettore nei morsetti.
7. Verificare che il cavo della tensione di alimentazione sia ben in sede.
Collegamento dell’apparecchio nell’alloggiamento 2
1. Spelare i conduttori del cavo di 8 mm.
2. Se si ricorre a puntalini, provvedere al loro crimpaggio a tenuta di gas.
3. Collegare i conduttori alla morsettiera -X420 (v. cap. 6.3.1 “Collegamento dei conduttori al morsetto a molla”,
pag. 24). Verificarne la corretta assegnazione e controllare che la guaina d’isolamento non resti bloccata.
4. Inserire il connettore nei morsetti.
5. Verificare che il cavo della tensione di alimentazione sia ben in sede.
Morsetto Segnale
1 +24 VCC
2 0 VCC
