SMA Solar Technology AG 5 Montaggio
Istruzioni per l’installazione Communit-IA-A1-it-22 19

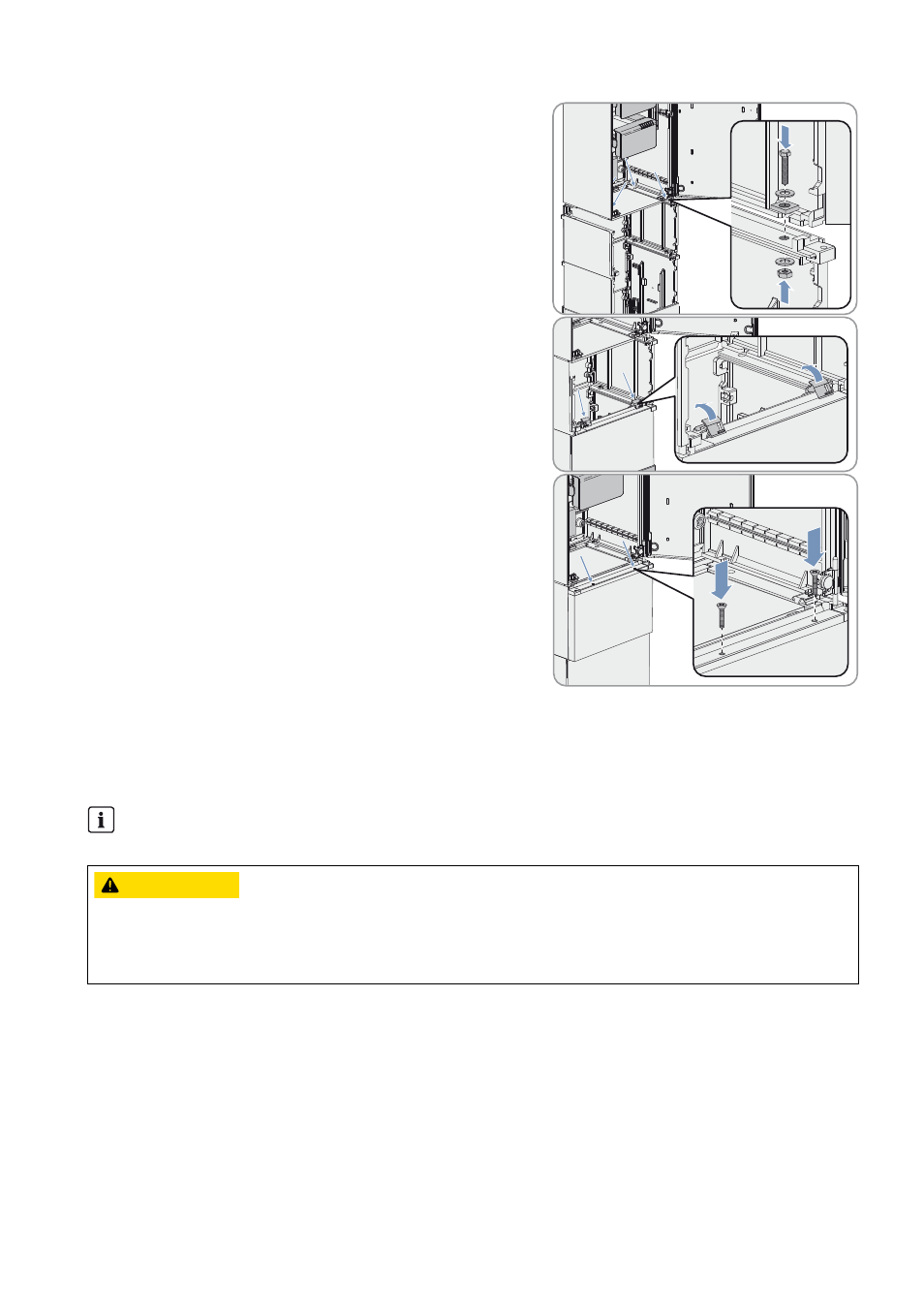

10. Avvitare Communit all’estensione dello zoccolo sui 4 punti di
fissaggio avvalendosi delle rondelle quadrate.
11. Montare il pannello inferiore dello zoccolo sulla prima estensione
e ruotare all’interno la linguetta ad incastro.
12. Montare il pannello superiore dello zoccolo sotto Communit sulla
seconda estensione e fissarlo con 2 viti a testa svasata.
13. Verificare che siano saldamente inseriti tutti i terminali all’interno di Communit.
5.4 Individuazione del luogo di montaggio ottimale dell’antenna
Se Communit è stato ordinato in versione con router UMTS, occorre montare l’antenna fornita in dotazione.
Procedura:
1. Collegare il connettore del cavo dell’antenna al router (v. cap. 6.4 “Collegamento del cavo a switch e a router”,
pag. 30).
2. Scegliere il luogo di montaggio dell’antenna, tenendo conto della lunghezza massima di 5 m dei cavi.
3. Per verificare che sia sufficiente l’intensità del segnale sul luogo di montaggio:
• Accedere al router (v. cap. 7.2 “Configurazione del router”, pag. 33).
• Verificare l’intensità del segnale nel campo Signal strength.
Protezione contro i fulmini
Nel montare l’antenna rispettare le direttive locali di protezione contro i fulmini.
$77(1=,21(
Pericolo di radiazioni causa elevata densità di potenza dell’antenna
La radiazione elettromagnetica dell’antenna può provocare danni alla salute.
• Osservare una distanza di sicurezza di 4 cm tra l’antenna in funzione e il corpo umano.
