SMA Solar Technology AG 6 Collegamento elettrico
Istruzioni per l’installazione Communit-IA-A1-it-22 25

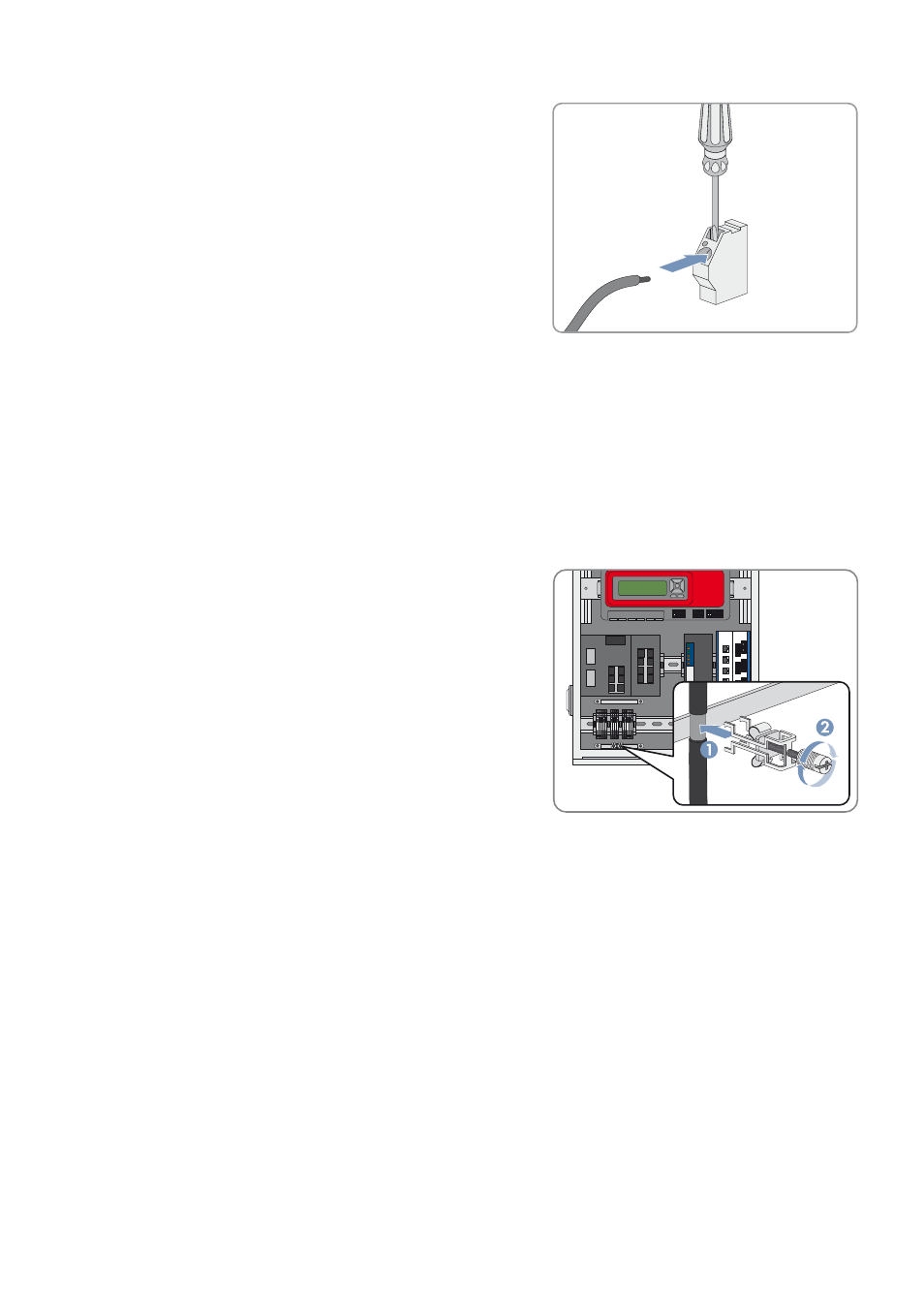

2. Introdurre il conduttore nel morsetto fino all’arresto, controllando
che la guaina d’isolamento non resti bloccata.
3. Estrarre il cacciavite.
6.3.2 Collegamento del contatto schermato del cavo
Collegare il contatto schermato di ogni cavo richiesto secondo la procedura seguente.
Procedura:
1. Spelare il cavo dati.
2. Svitare completamente la vite zigrinata del morsetto schermato. I lati del morsetto si allargano completamente.
3. Staccare il morsetto schermato inclinandolo leggermente su un lato.
4. Posare la schermatura sulla barra schermata.
5. Inserire il morsetto schermato sulla barra schermata e sullo
schermo del cavo.
6. Serrare la vite zigrinata (coppia: 0,5 Nm).
6.3.3 Collegamento di Communit alla tensione di alimentazione
Requisiti del cavo:
☐ Il cavo della tensione di alimentazione deve essere dotato di un conduttore di protezione.
☐ Numero dei conduttori: 3
☐ Sezione dei conduttori nei cavi rigidi: 0,08 mm
2
… 4 mm
2
☐ Sezione dei conduttori nei cavi flessibili: 0,14 mm
2
… 2,5 mm
2
☐ Il cavo deve essere idoneo alla tensione di rete locale.
