5 Collegamento SMA Solar Technology AG
18 SWWEBCONDM-IA-it-16 Istruzioni per l´installazione
5.4 Collegamento del modulo dati Speedwire/Webconnect
A seconda della topologia di impianto desiderata, è necessario collegare 1 o 2 cavi al modulo dati
Speedwire/Webconnect.
Presupposto:
☐ I cavi di rete devono essere predisposti in base alla topologia dell’impianto e ai requisiti dei
cavi (v. cap. 5.2, pag. 15).
Altro materiale necessario (non compreso nel contenuto della fornitura):
☐ Cavo di rete (v. cap. 5.2 “Requisiti dei cavi e note sulla posa”, pag. 15)
Procedura:
2. Sollevare il display finché non scatta in posizione.

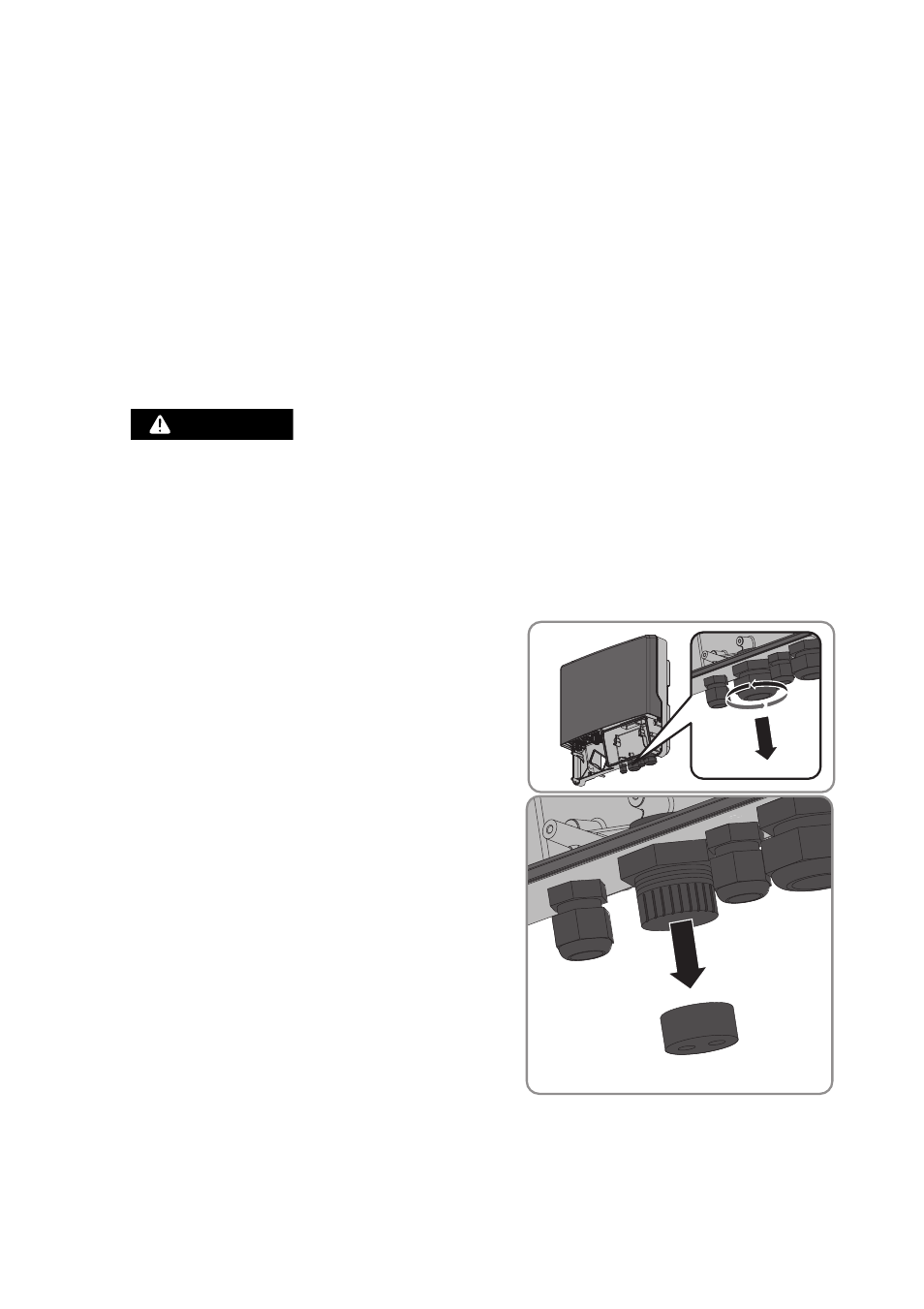

3. Svitare il dado girello del pressacavo sull’inverter.
4. Spingere fuori la guarnizione del pressacavo
dall’interno.
5. Introdurre i cavi di rete nell’inverter dall‘esterno attraverso il dado a risvolto allentato e il
pressacavo.
1.
1&3*$0-0
Pericolo di morte per folgorazione all’apertura dell’inverter
Sui componenti dell’inverter sotto tensione sono presenti tensioni elevate. Il contatto con
componenti sotto tensione causa lesioni gravi o mortali.
• Se l’inverter non è ancora aperto, sconnettere l’inverter sul lato CA e CC e aprirlo (v. le
istruzioni per l’installazione dell’inverter). Rispettare il tempo di scarica dei condensatori.
