SMA Solar Technology AG 5 Collegamento
Istruzioni per l´installazione SWWEBCONDM-IA-it-16 17

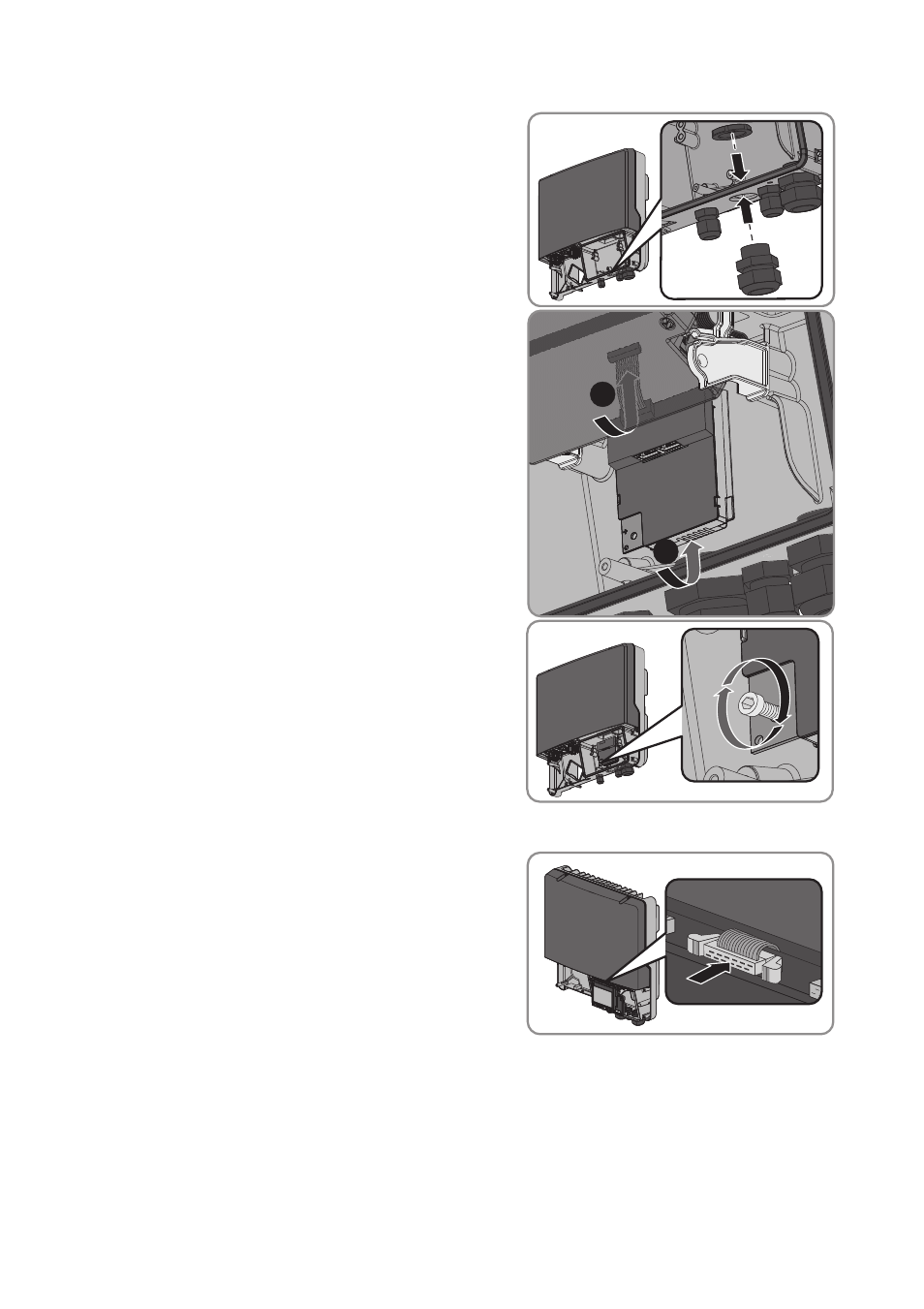

5. Applicare il pressacavo con controdado
sull’apertura nell’involucro.
6. Inserire il modulo dati Speedwire/Webconnect e
spingere verso l’alto il cavo piatto sul retro del
display. Il nasello sul lato superiore del modulo dati
Speedwire/Webconnect deve combaciare con il
foro nel supporto in plastica all’interno dell’inverter.
7. Serrare manualmente il modulo dati Speedwire/
Webconnect tramite una vite a brugola da 3
(coppia: 1,5 Nm).
8. Abbassare il display.
9. Inserire la spina del cavo piatto nella presa
centrale.
10. Applicare un adesivo con i dati per la registrazione su Sunny Portal (PIC e RID) all’esterno
dell’inverter in prossimità della targhetta di identificazione.
11. Se non si desidera procedere direttamente al collegamento del modulo dati Speedwire/
Webconnect, chiudere l’inverter (v. le istruzioni per l’installazione dell’inverter).
