6.1.2 Vista interna

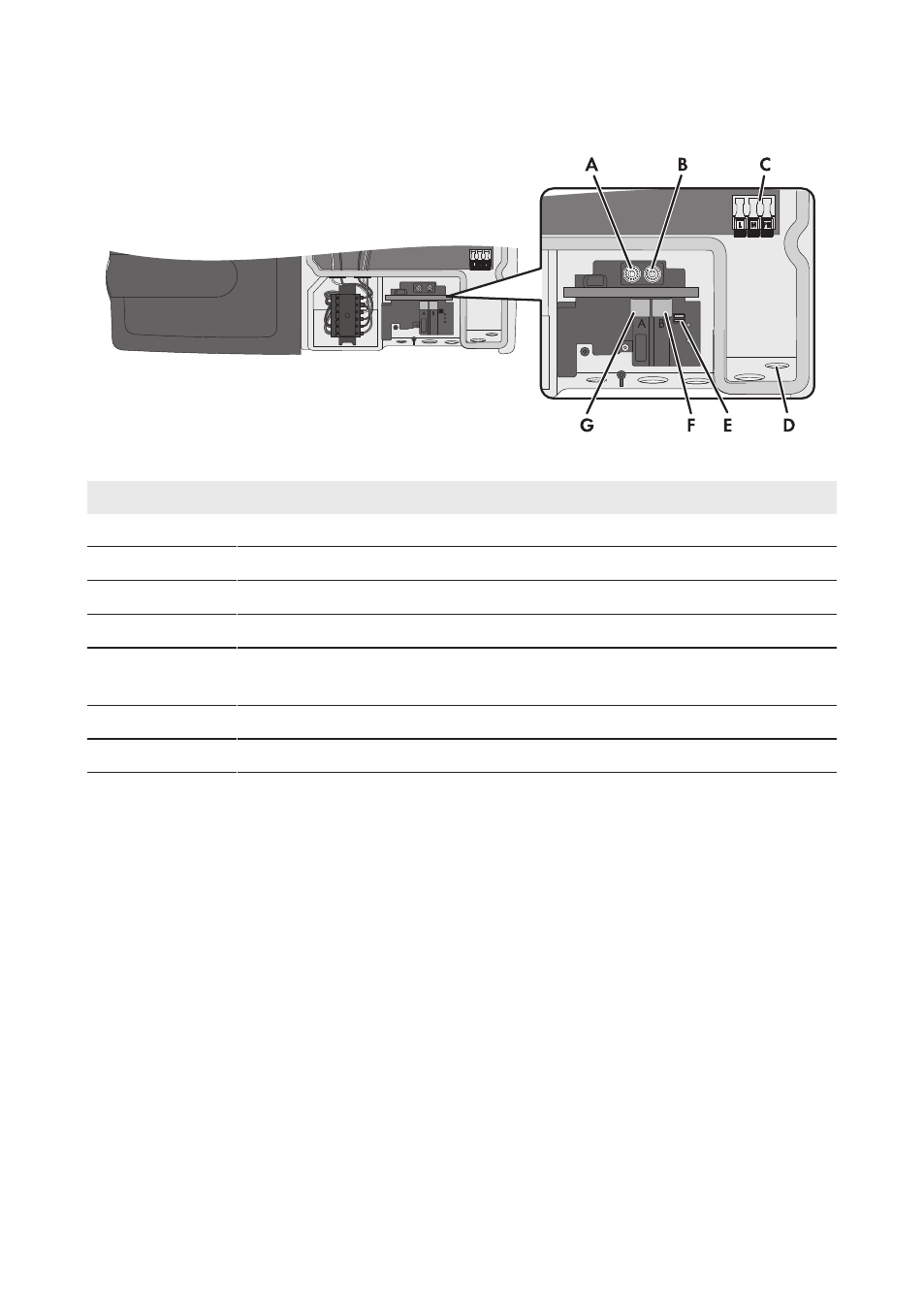

Figura 9: Punti di collegamento all’interno dell’inverter
Posizione Denominazione
A Selettore rotativo A per l’impostazione del record di dati nazionali
B Selettore rotativo B per l’impostazione della lingua del display
C Morsettiera per il cavo CA
D Membrana di compensazione della pressione
E Interruttore per passare temporaneamente all’inglese come lingua del display
(per scopi di servizio)
F Presa di rete B
G Presa di rete A
6.2 Collegamento CA
6.2.1 Requisiti del collegamento CA
Requisiti dei cavi:
☐ Diametro esterno: 12 mm ... 21 mm
☐ Sezione conduttore: max 10 mm²
☐ Lunghezza di spelatura: 18 mm
☐ Il cavo deve essere dimensionato in conformità alle direttive locali e nazionali per il
dimensionamento delle linee, che riportano i requisiti della sezione minima del conduttore. Il
dimensionamento dei cavi viene influenzato da fattori quali corrente nominale CA, tipo di
cavo, modalità di posa, ammassamento dei cavi, temperatura ambiente e perdite di linea
massime ammesse (per il calcolo delle perdite di linea, v. software di progettazione “Sunny
Design” a partire della versione software 2.0, reperibile sul sito www.SMA-Solar.com).
