6 Collegamento elettrico
6.1 Panoramica dei campi di collegamento
6.1.1 Vista dal basso

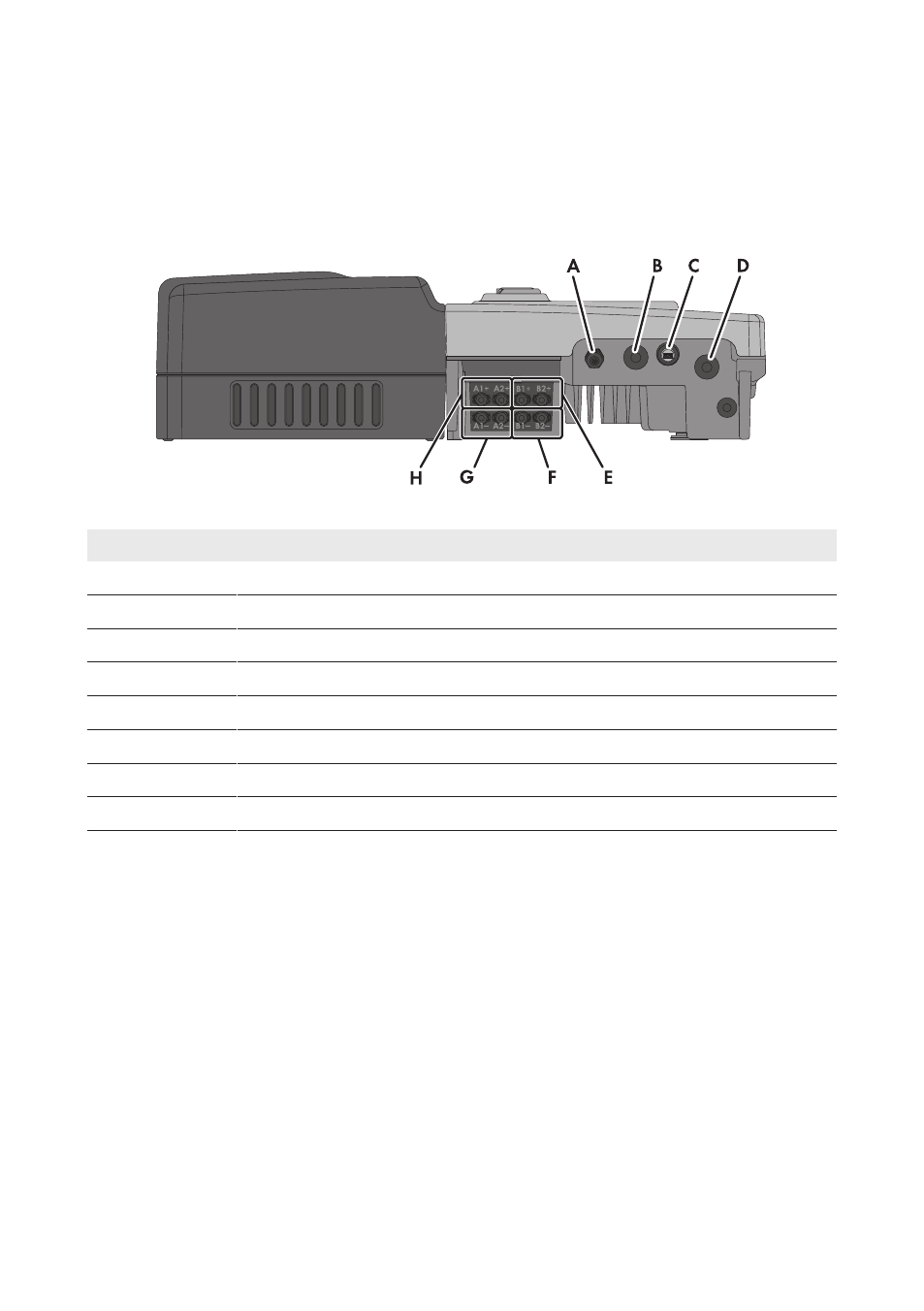

Figura 8: Punti di collegamento e aperture sul fondo dell’inverter
Posizione Denominazione
A Pressacavo M20x1,5 per il collegamento al relè multifunzione
B Apertura dell’involucro con tappo cieco per il cavo dati
C Presa USB per scopi di servizio (ad es. aggiornamento del firmware)
D Apertura dell’involucro per il cavo CA
E Terminale CC positivo, ingresso B
F Terminale CC negativo, ingresso B
G Terminale CC negativo, ingresso A
H Terminale CC positivo, ingresso A
