6.3.3 Messa a terra aggiuntiva
Se a livello locale è richiesta una seconda messa a terra o un collegamento equipotenziale, è
possibile realizzare una messa a terra aggiuntiva dell’inverter. In questo modo si evita la
formazione di una corrente di contatto in caso di guasto del conduttore di protezione sul
collegamento del cavo CA.
Requisito del cavo:
☐ Sezione del cavo di messa a terra: max 10 mm²
Procedura:
1. Rimuovere la guaina isolante dal cavo di messa a terra.

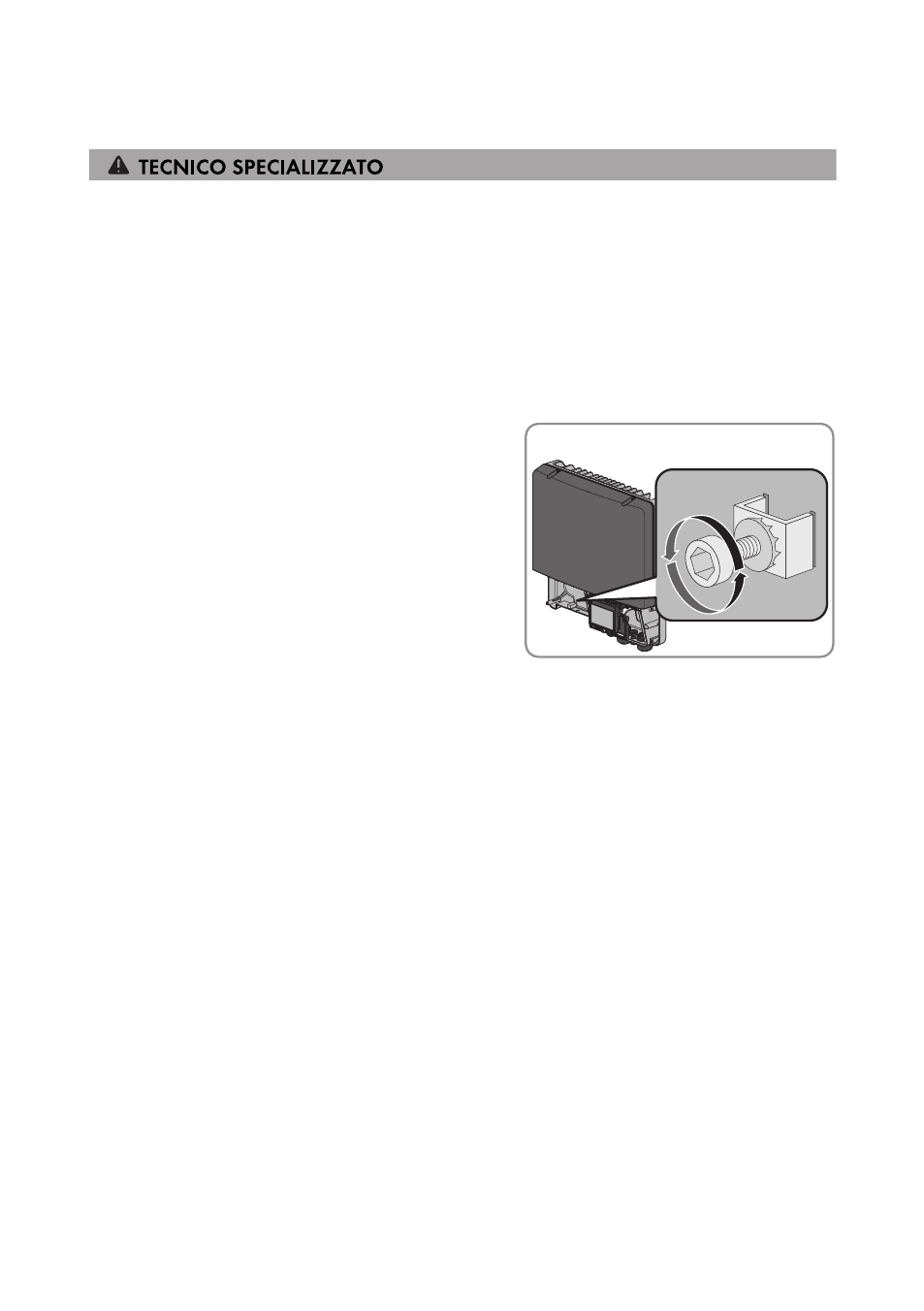

2. Allentare la vite con una brugola da 4 fino a
quando non è possibile far passare il cavo di
messa a terra sotto alla staffa di fissaggio.
3. Infilare il cavo di messa a terra sotto alla staffa di fissaggio. Mantenere il conduttore di
protezione sulla sinistra.
4. Serrare la staffa di fissaggio con la vite e la rondella (coppia: 6 Nm). I denti della rondella
devono essere rivolti verso la staffa.
6.4 Collegamento CC
6.4.1 Requisiti del collegamento CC
Requisiti dei moduli FV per ciascun ingresso:
☐ Tutti i moduli FV devono essere dello stesso tipo.
☐ Tutti i moduli FV devono avere lo stesso orientamento e la stessa inclinazione.
☐ Nella giornata statisticamente più fredda, la tensione a vuoto del generatore fotovoltaico non
deve mai superare la tensione d’ingresso massima dell’inverter.
☐ Su tutte le stringhe deve essere allacciato lo stesso numero di moduli FV collegati in serie.
☐ Deve essere rispettata la corrente d’ingresso massima per stringa e non deve essere superata
la corrente passante dei terminali CC (v. cap. 11 “Dati tecnici”, pag. 48).
☐ Devono essere rispettati i valori limite di tensione d’ingresso e corrente d’ingresso dell’inverter
(v. cap. 11 “Dati tecnici”, pag. 48).
