Pericolo di infortuni durante il sollevamento e in caso di caduta dell’inverter
L’inverter pesa 30 kg. In caso di tecnica di sollevamento errata o di caduta dell’inverter durante il
trasporto o le operazioni di aggancio / sgancio sussiste il pericolo di infortuni.
• Trasportare e sollevare l’inverter con cautela.
Procedura:
1.
Pericolo di lesioni causa danneggiamento delle linee
All’interno della parete possono essere state posate linee elettriche o condutture di altro tipo
(ad es. gas o acqua).
• Accertarsi che nella parete non vi siano condutture che potrebbero essere danneggiate
durante la foratura.
2. Orientare il supporto da parete orizzontalmente sul muro e segnare la posizione dei fori.
Sfruttare almeno i 2 fori a destra e a sinistra e il foro centrale in basso nel supporto da parete.
Suggerimento: In caso di montaggio su montante, utilizzare i fori centrali in alto e in basso sul
supporto da parete.
3. Mettere da parte il supporto da parete e forare nei punti contrassegnati.
4. A seconda del materiale della parete, inserire eventualmente i tasselli nei fori.
5. Fissare il supporto da parete con viti e rondelle idonee.
6. Agganciare l’inverter sul supporto da parete.
7. Verificare che l’inverter sia ben in sede.

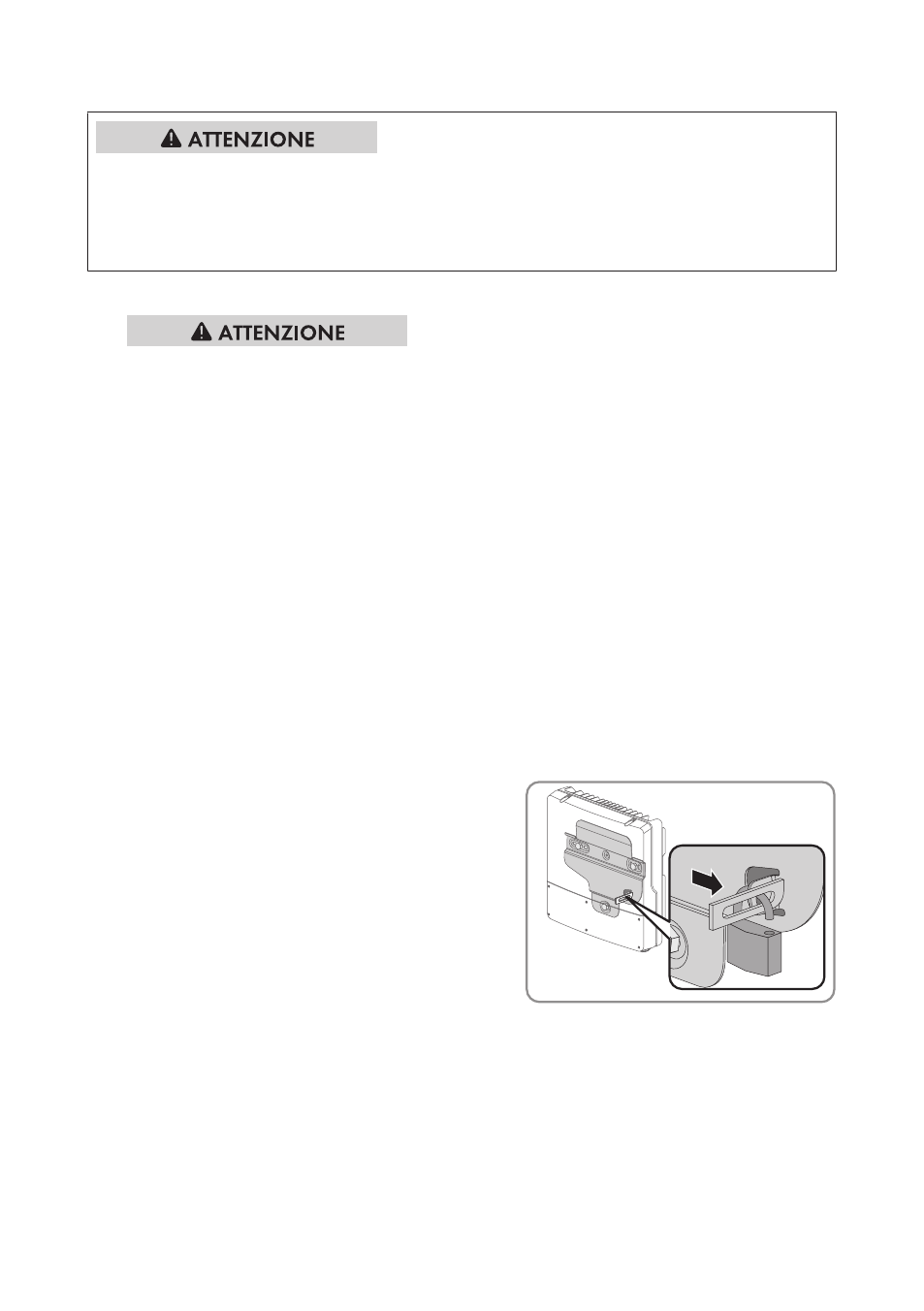

8. Per proteggere l’inverter dai furti e dalle cadute in caso di scossa sismica nelle regioni
soggette ai terremoti, applicare un idoneo lucchetto.
• Far passare l’arco del lucchetto attraverso
la linguetta metallica del supporto da
parete e la linguetta sul retro dell’inverter.
Inserire l’arco dal centro dell’inverter verso
l’esterno.
• Chiudere la staffa del lucchetto.
• Conservare la chiave del lucchetto in un luogo sicuro.
