4. Se il coperchio inferiore è montato, allentare tutte le relative viti con una brugola da 3 e
rimuoverlo.
5. Per avere più spazio per il collegamento, svitare la vite sul display e sollevare quest’ultimo.
☑ Il display scatta in posizione.
6. Svitare il dado a risvolto dal pressacavo.
7. Se il diametro esterno del cavo è compreso fra 15 e 21 mm, estrarre dal pressacavo la
guarnizione ad anello interna.
8. Far scorrere il dado a risvolto del pressacavo lungo il cavo CA e introdurre quest’ultimo
nell’inverter attraverso il pressacavo.
9. Spelare il cavo CA.
10. Accorciare L ed N di 5 mm.
11. Rimuovere la guaina isolante di L, N e PE rispettivamente di 18 mm.

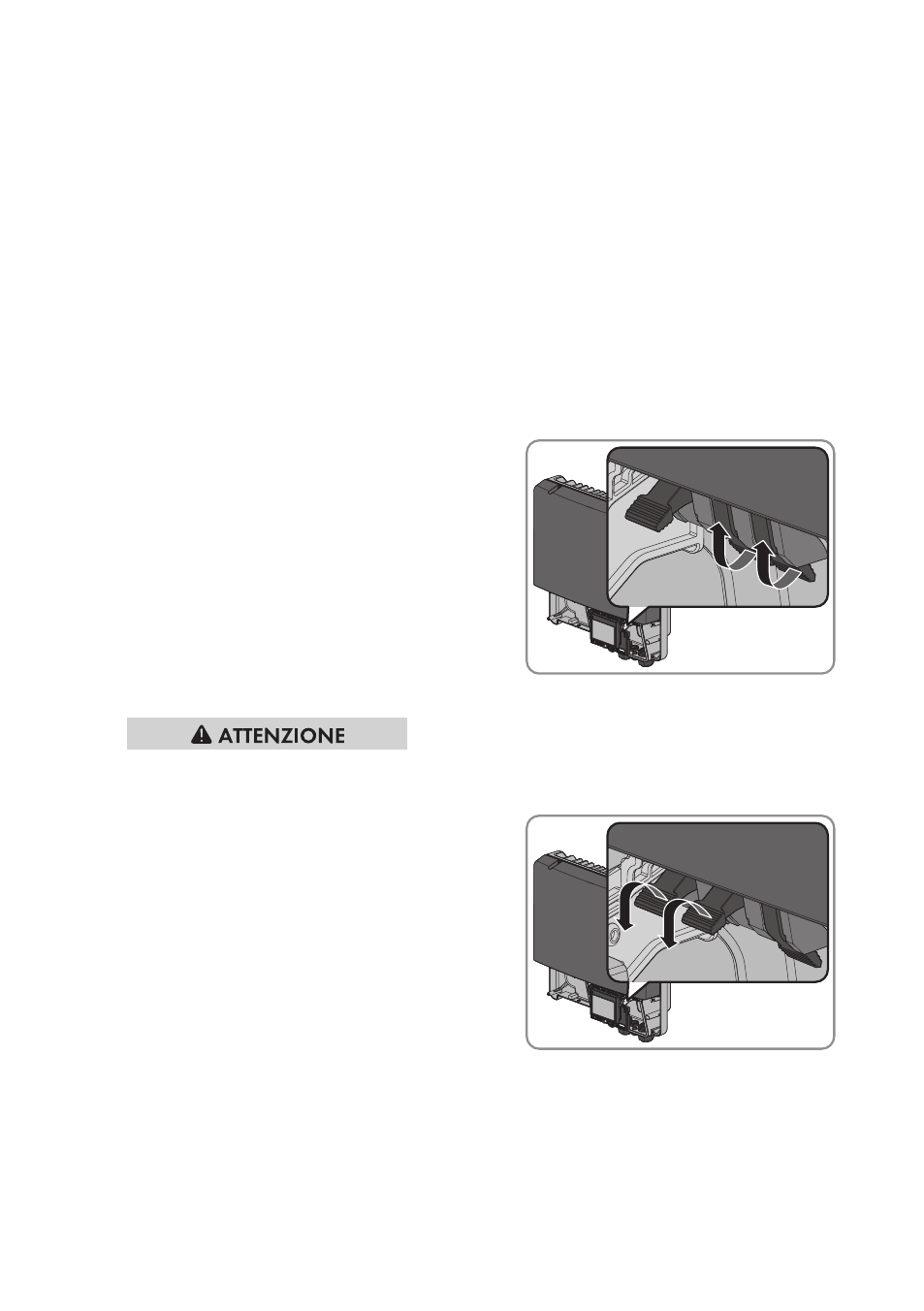

12. Premere verso l’alto fino a fine corsa la leva di
sicurezza della morsettiera del cavo CA.
13. Collegare PE, N ed L in base alle indicazioni sulla morsettiera del cavo CA.
14.
Schiacciamento delle dita a causa del violento scatto delle leve di sicurezza
Le leve di sicurezza si chiudono di scatto in modo molto rapido ed energico.
• Spingere in basso le leve di sicurezza della
morsettiera del cavo CA utilizzando solo il
pollice.
• Non afferrare l’intera morsettiera del cavo CA.
• Non infilare le dita sotto alle leve di sicurezza.
15. Assicurarsi che tutti i conduttori siano ben in sede.
16. Avvitare il dado a risvolto sul pressacavo.
17. Se il display è sollevato, abbassarlo e serrare la vite.
