6.2.2 Vista interna

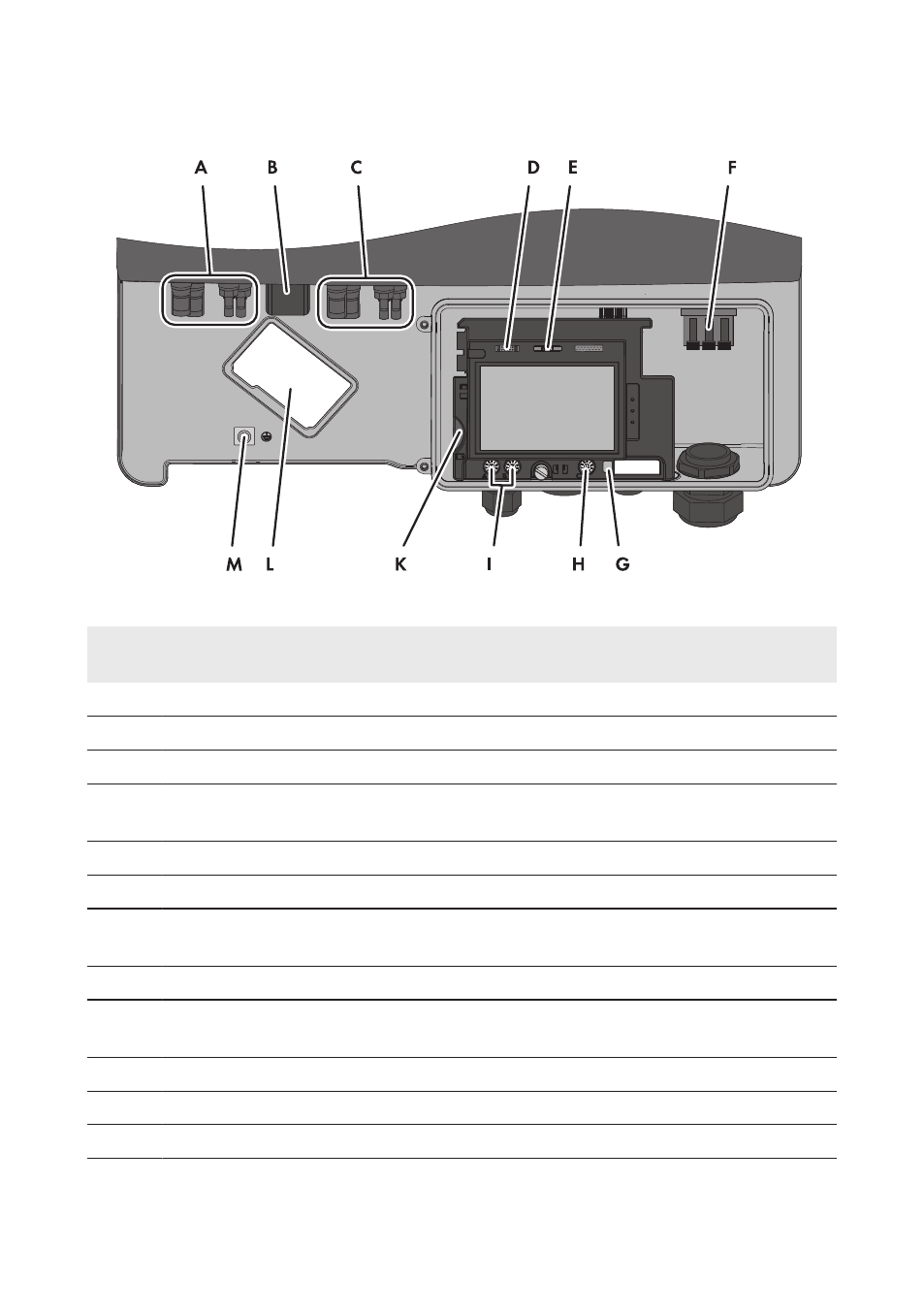

Figura 7: Punti di collegamento all’interno dell’inverter
Posizio-
ne Denominazione
A 2 terminali CC positivi e 2 negativi, ingresso A
B Presa per il collegamento del sezionatore ESS*
C 2 terminali CC positivi e 2 negativi, ingresso B
D Presa per il collegamento del relè multifunzione, di SMA Power Control Module o del kit
ventola aggiuntiva*
E Presa per il collegamento dell’interfaccia Speedwire/Webconnect o RS485*
F Morsettiera per il collegamento del cavo CA
G Interruttore per passare temporaneamente all’inglese come lingua del display (per scopi
di servizio)
H Selettore rotativo C per l’impostazione del NetID
I Selettori rotativi A e B per l’impostazione del record di dati nazionali e della lingua del
display
K Slot per scheda SD
L Punto di installazione del kit ventola aggiuntiva*
M Morsetto della messa a terra aggiuntiva dell’inverter
* Opzionale
