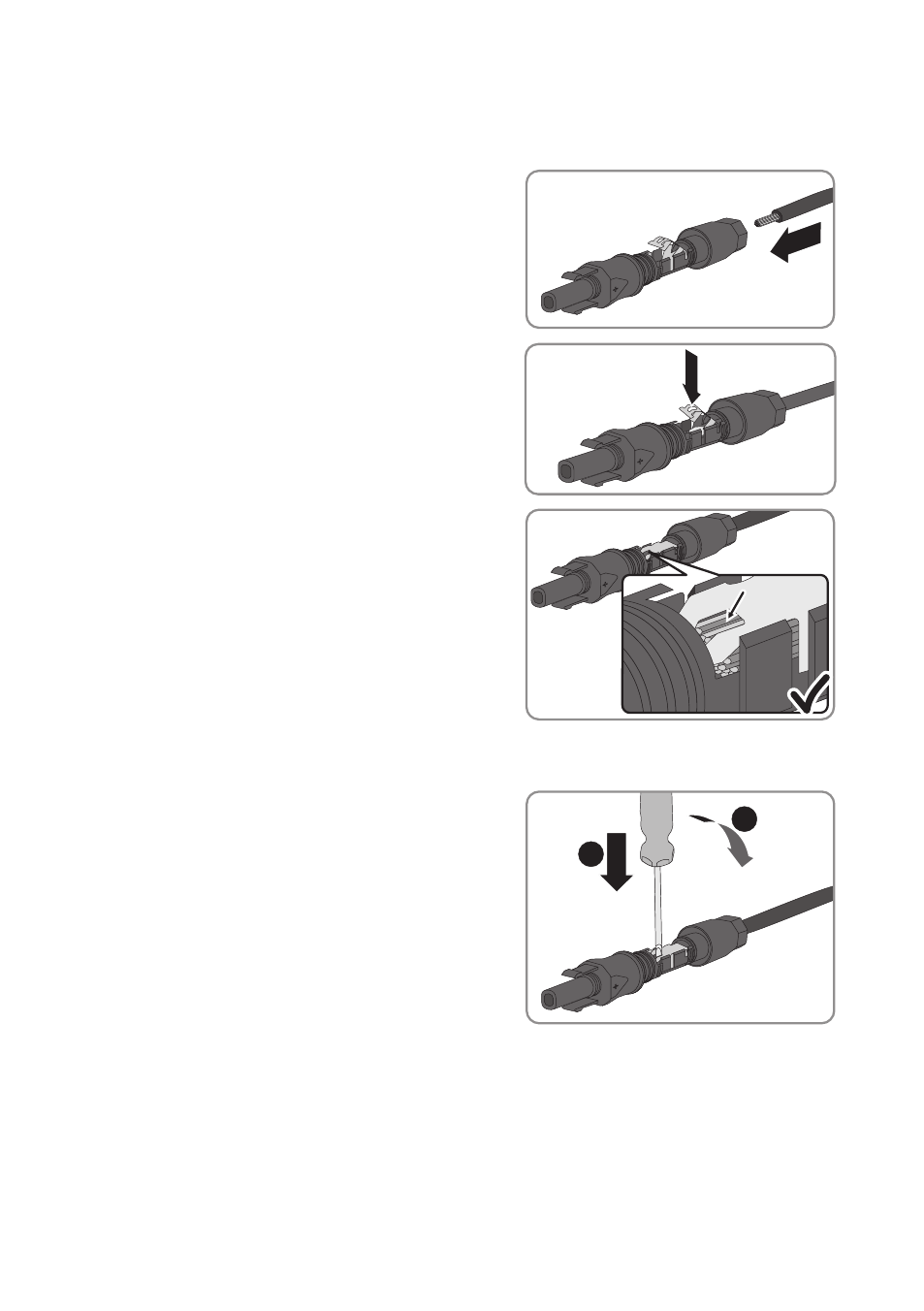

Procedura:
1. Rimuovere la guaina isolante dal cavo per 12 mm.
2. Introdurre il cavo spelato fino in fondo nel
terminale CC. Accertarsi che il cavo spelato e il
terminale CC presentino la stessa polarità.
+
3. Premere il morsetto verso il basso finché non
scatta in posizione con un clic.
+
☑ Il cavo a trefoli è visibile nella camera della
staffa di fissaggio.
+
✖ Il cavetto non è visibile nella camera?
Il cavo non è correttamente in sede.
• Allentare il morsetto, agganciandolo e
sollevandolo con un cacciavite a
taglio da 3,5 mm.
+
1
2
• Estrarre il cavo e ricominciare dal punto 2.
