6.2 Panoramica del campo di collegamento
C D
A B
H G F
E

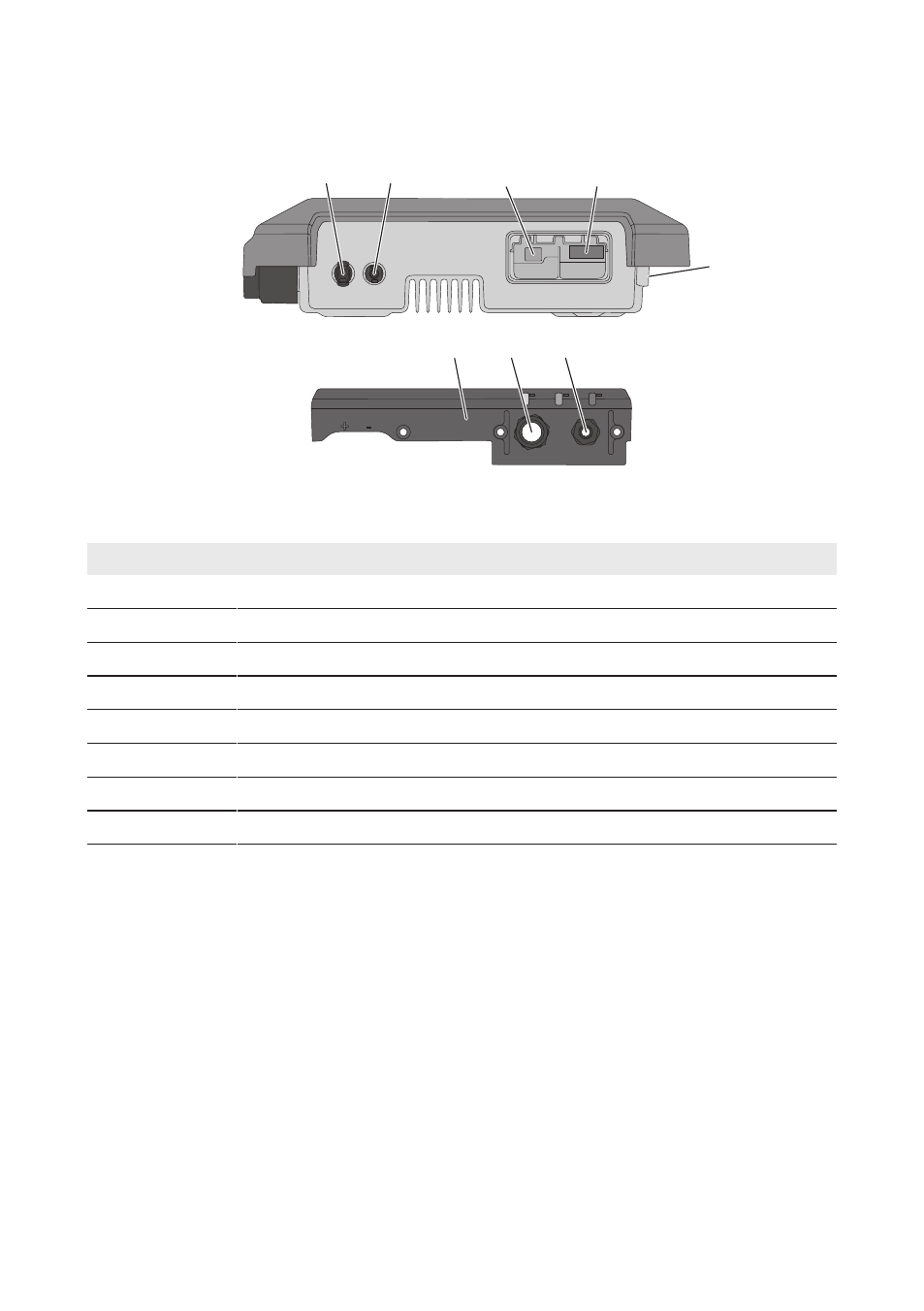

Figura 6: Punti di collegamento e aperture sul fondo dell’inverter
Posizione Denominazione
A Terminale CC positivo
B Terminale CC negativo
C Presa RJ45 per il cavo di rete
D Presa per il terminale CA
E Collegamento del morsetto della messa a terra aggiuntiva
F Pressacavo per il cavo CA
G Pressacavo con tappo cieco per il cavo di rete
H Coperchio del campo di collegamento
6.3 Collegamento CA
6.3.1 Requisiti del collegamento CA
Requisiti dei cavi:
☐ Diametro esterno: 5 mm … 13 mm
☐ Sezione conduttore: 1,5 mm² … 4 mm²
☐ Lunghezza di spelatura: 15 mm
