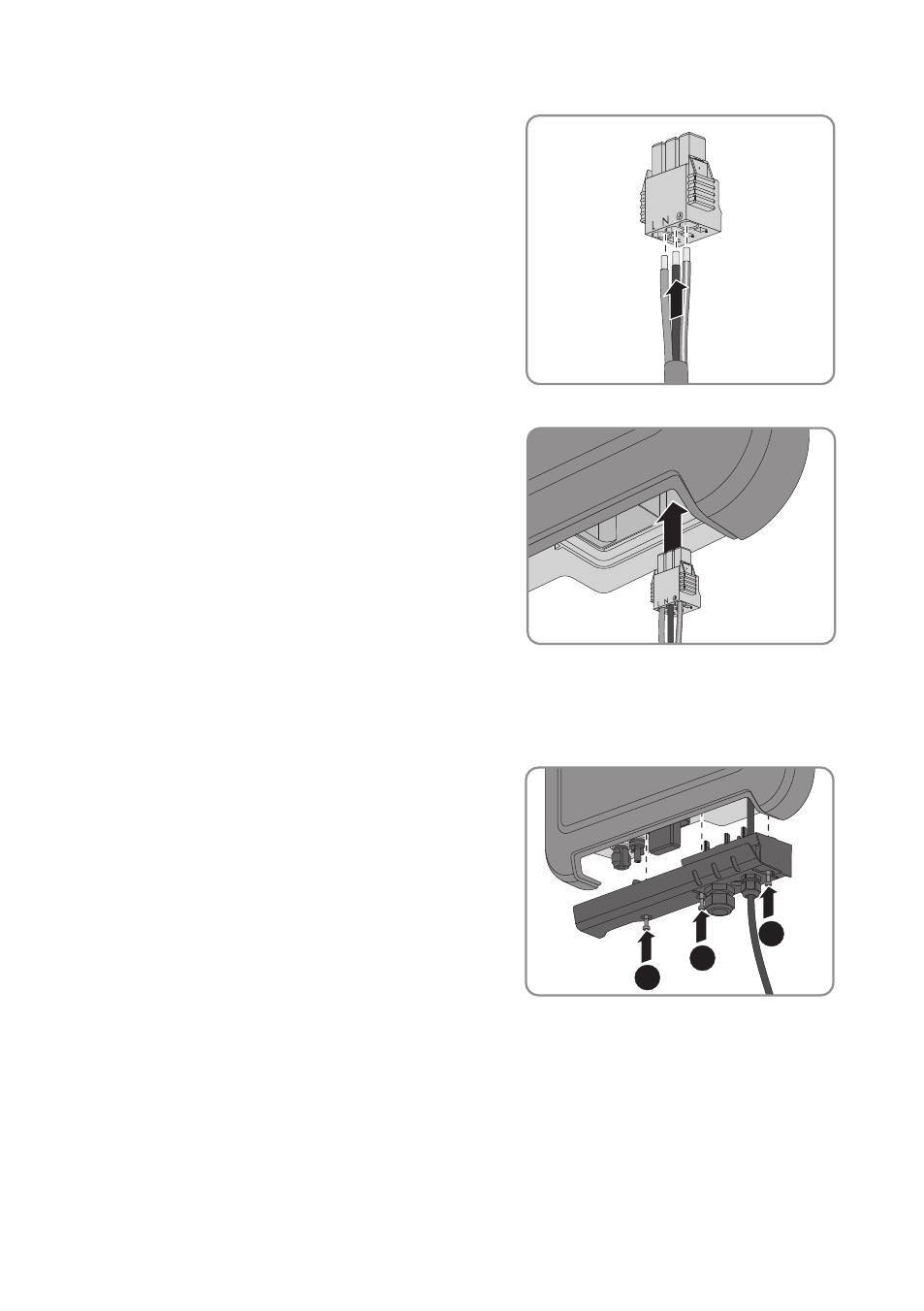

8. Collegare PE, N ed L in base alle indicazioni
sulla morsettiera del terminale CA in dotazione.
Accertarsi che i conduttori siano inseriti
completamente nel morsetto fino all’isolamento.
Consiglio: per smontare i conduttori inserire un
cacciavite a taglio (da 3 mm) nelle aperture
quadrate sul retro.
9. Assicurarsi che tutti i conduttori siano ben in sede.
10. Infilare il terminale CA nella presa nell’inverter
finché non scatta in posizione.
11. Accertarsi che il terminale CA sia correttamente in sede tirandolo leggermente.
12. Serrare leggermente il dado a risvolto.
13. Se si desidera integrare l’inverter in una rete locale tramite Ethernet, collegare ora l’inverter
alla stessa (v. cap. 6.4, pag. 30).
14. Avvitare sull’inverter il coperchio del campo di
collegamento mediante le 3 viti e 1 cacciavite
Torx (TX20; coppia: 3,5 Nm).
1
2
3
15. Serrare manualmente il dado a risvolto.
