☐ Tutti i moduli FV devono avere la stessa inclinazione.
☐ Devono essere rispettati i valori limite di tensione d’ingresso e corrente d’ingresso dell’inverter
(v. cap. 11 “Dati tecnici”, pag. 59).
☐ Nella giornata statisticamente più fredda, la tensione a vuoto del generatore fotovoltaico non
deve mai superare la tensione d’ingresso massima dell’inverter.
Impiego di adattatori a Y per il collegamento in parallelo di stringhe
Gli adattatori a Y non devono essere impiegati per interrompere il circuito CC.
• Non installare gli adattatori a Y in un punto visibile o liberamente accessibile nelle
immediate vicinanze dell’inverter.
• Per interrompere il circuito CC, disinserire sempre l’inverter come descritto nel presente
documento (v. cap. 10 “Disinserzione dell’inverter”, pag. 57).
6.5.2 Preparazione di terminali CC
Per il collegamento all’inverter è necessario che tutti i cavi di collegamento ai moduli FV siano
dotati dei terminali CC forniti in dotazione. Preparare i terminali CC come descritto di seguito.
Rispettare la corretta polarità dei connettori. I terminali CC sono contrassegnati con “+” e “−”.

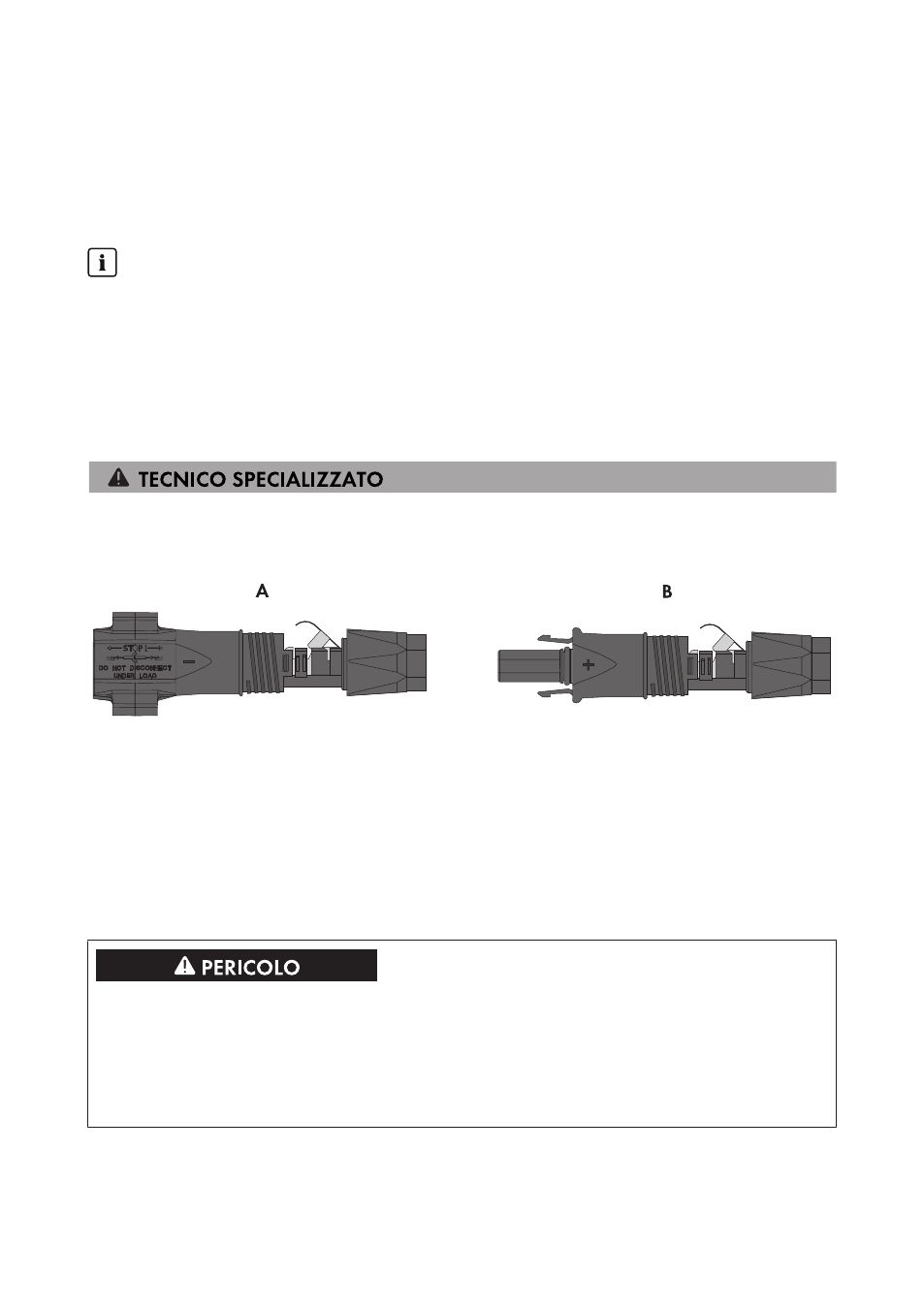

Figura 7: Terminale CC negativo (A) e positivo (B)
Requisiti dei cavi:
☐ Tipo di cavo: PV1-F, UL-ZKLA, USE2
☐ Diametro esterno: 5 mm ... 8 mm
☐ Sezione del conduttore: 2,5 mm² … 6 mm²
☐ Numero di fili: almeno 7
☐ Tensione nominale: almeno 1 000 V
Pericolo di morte per alta tensione sui conduttori CC
In presenza di luce solare, il generatore FV produce una pericolosa tensione CC sui conduttori
CC. Il contatto con i conduttori CC può causare scosse elettriche potenzialmente letali.
• Coprire i moduli fotovoltaici.
• Non toccare i conduttori CC.
