HEIDENHAIN iTNC 530 523
12.6 Cor
rezione tr
idimensionale dell’ut
ensile (opzione
sof
tw
a
re

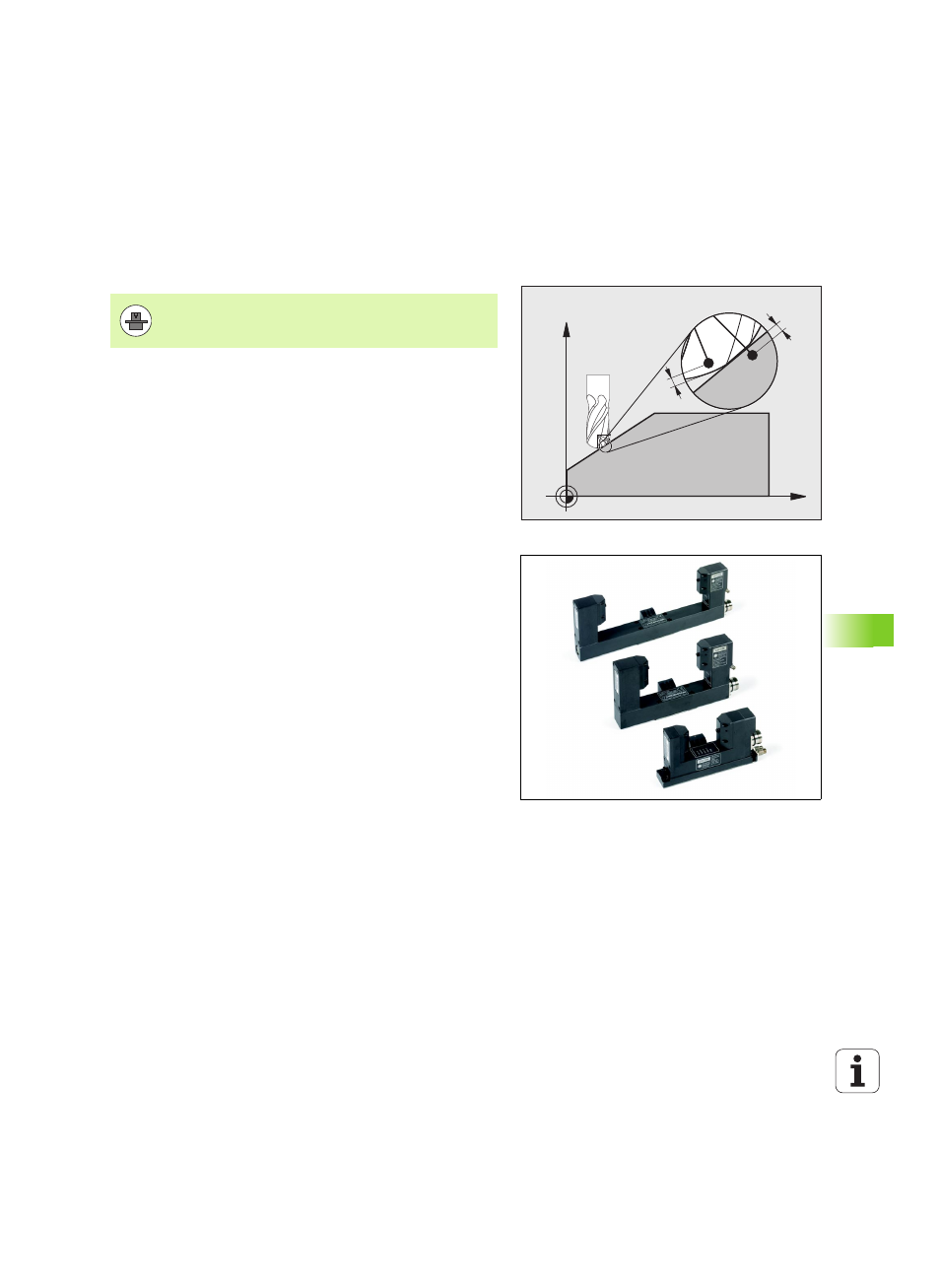

2) Correzione tridimensionale dell’utensile in
funzione dell'angolo di contatto (opzione
software 3D-ToolComp)
Il raggio effettivo della sfera di una fresa a raggio frontale diverge a
seconda della produzione dalla forma ideale. La massima precisione di
forma è definita dal costruttore degli utensili, gli scostamenti normali
si aggirano tra 0,005 e 0,01 mm.
La precisione di forma può essere determinata con un sistema laser e
relativi cicli laser sul TNC e memorizzata sotto forma di una tabella dei
valori di correzione. La tabella contiene valori angolari e lo
scostamento rilevato sul relativo valore angolare dal raggio nominale
R2
.
Con l'opzione software 3D-ToolComp il TNC è in grado di
compensare, indipendentemente dal punto di contatto effettivo
dell'utensile, il valore di correzione definito nella tabella dei valori di
correzione.
Premesse
„ L'opzione software 3D-ToolComp è abilitata
„ L'opzione software 2 Lavorazione 3D è abilitata
„ Parametro macchina 7680, il bit 6 deve essere impostato sul valore
1: alla correzione della lunghezza utensile il TNC compensa il valore
R2
in base al valore della tabella utensili
„ La colonna DR2TABLE nella tabella utensili TOOL.T è abilitata
(parametro macchina 7266.42)
„ L'utensile è stato misurato con il sistema laser e la tabella dei valori
di correzione è disponibile in una directory sotto TNC:\. In alternativa
è anche possibile creare manualmente la tabella dei valori di
correzione (vedere "Tabella valore di correzione" a pagina 524)
„ Le dimensioni utensile L, R e R2 sono impostate nella tabella utensili
TOOL.T
„ Nella colonna DR2TABLE della tabella utensili TOOL.T è impostato per
l'utensile da correggere il nome del percorso della tabella dei valori
di correzione (senza estensione) (vedere "Tabella utensili: dati
utensile standard" a pagina 178)
„ Programma NC: sono necessari blocchi NC con vettori normali alla
superficie (vedere "Programma NC" a pagina 526)
X
Z
DR2–0.004
DR2+0.002 Per poter impiegare l'opzione software 92, 3D-ToolComp,
è necessaria anche l'opzione software 2.
