194 Programmazione: utensili
5.3 Cor
rezione ut
ensile

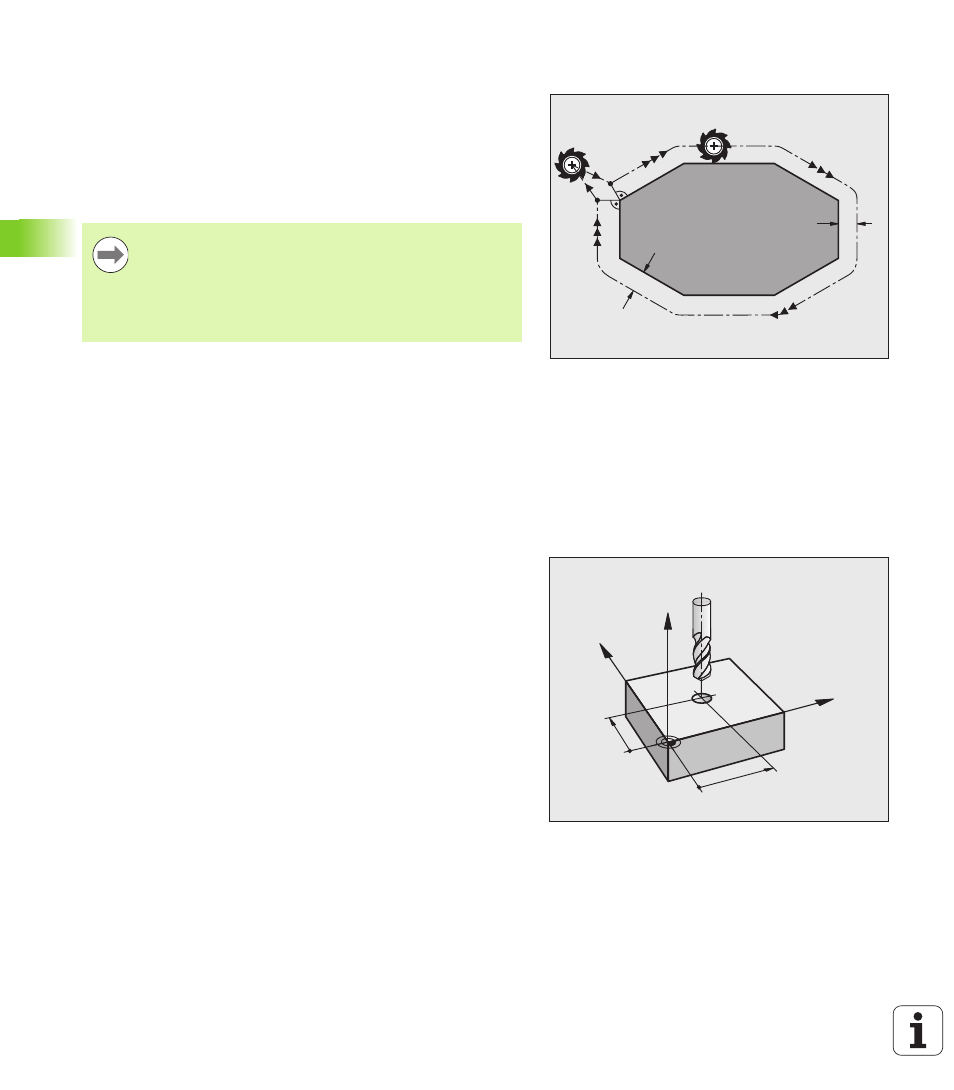

Correzione del raggio utensile
Il blocco di programma per la traiettoria utensile contiene:
„ RL o RR per la correzione del raggio
„ R+ o R-, per la correzione del raggio nelle traiettorie parassiali
„ R0 , quando non è richiesta alcuna correzione del raggio
La correzione del raggio si attiva quando un utensile viene chiamato e
spostato nel piano di lavoro con un blocco lineare con RL o RR
Per la correzione del raggio il TNC tiene conto dei valori delta sia del
blocco TOOL CALL che della tabella utensili.
Valore di correzione = R + DR
TOOL CALL
+ DR
TAB
dove
Traiettorie senza correzione del raggio: R0
L'utensile si sposta nel piano di lavoro con il proprio centro sulla
traiettoria programmata, cioè sulle coordinate programmate.
Impiego: foratura, preposizionamenti.
R
R
R0
RL
Il TNC annulla la correzione del raggio se:
„ si programma un blocco lineare con R0
„ si abbandona il profilo con la funzione DEP
„ si programma un PGM CALL
„ si seleziona un nuovo programma con PGM MGT
R : Raggio utensile R dal blocco TOOL DEF o dalla
tabella utensili
DR
TOOL CALL
: Maggiorazione del raggio DR dal blocco TOOL CALL
(non viene calcolata nell'indicazione di posizione)
DR
TAB:
Maggiorazione del raggio DR dalla tabella utensili
Y
X
Z
X
Y
