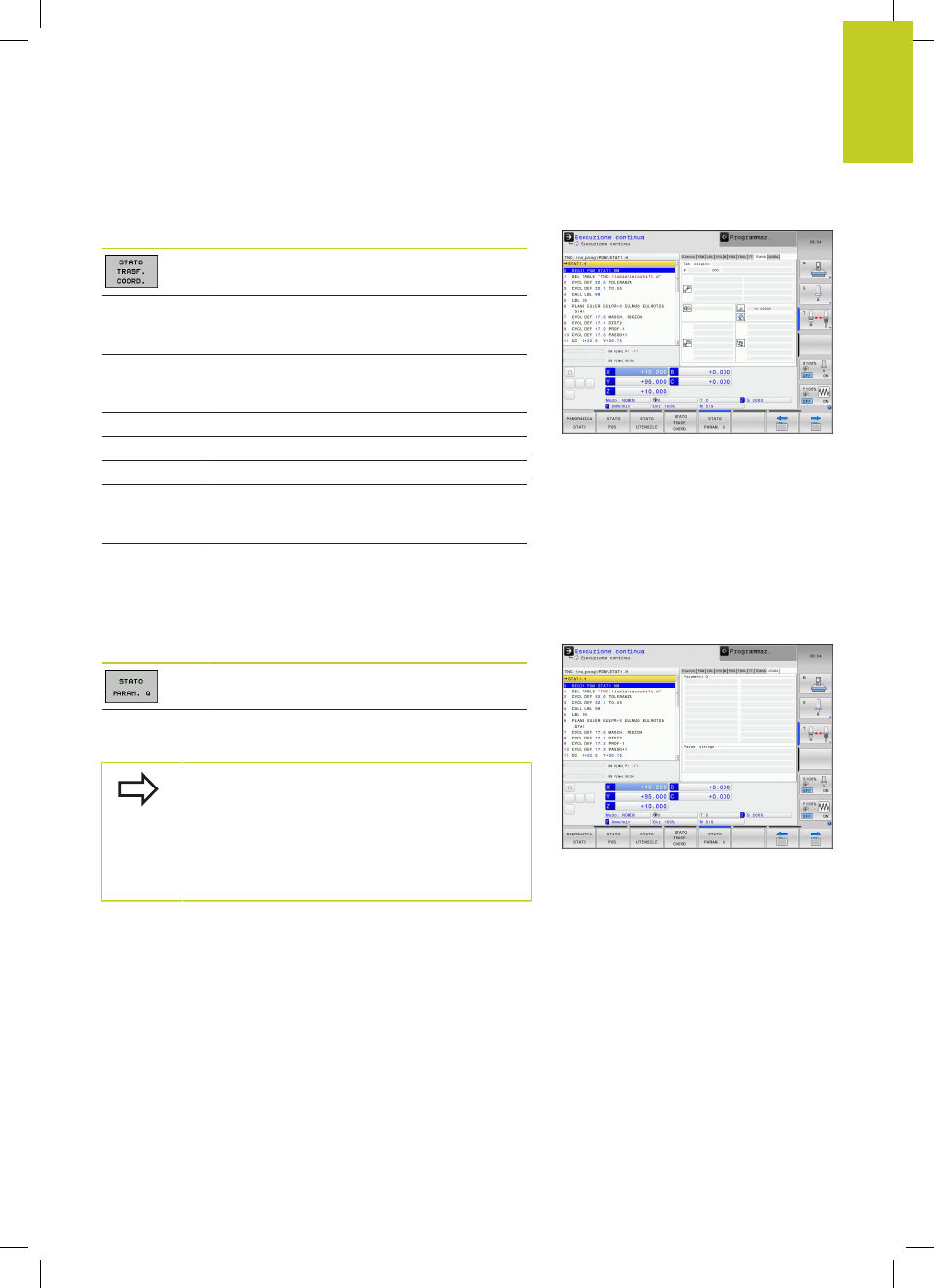

Visualizzazioni di stato
2.4
2
TNC 320 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014
75
Conversioni di coordinate (scheda TRANS)
Softkey
Significato
Nome della tabella origini attiva
Numero dell'origine attiva (
#), commento dalla
riga attiva del numero dell'origine attiva (
DOC)
da ciclo 7
Spostamento dell'origine attivo (ciclo 7); il TNC
indica uno spostamento dell'origine attivo in
un massimo di 8 assi
Assi di specularità (ciclo 8)
Rotazione base attiva
Angolo di rotazione attivo (ciclo 10)
Fattore di scala attivo / Fattori di scala (cicli 11 /
26); il TNC indica un fattore di scala attivo in un
massimo di 6 assi
Origine fattore di scala
Vedere il manuale utente Programmazione di cicli, Cicli per la
conversione delle coordinate.
Visualizzazione parametri Q (scheda QPARA)
Softkey
Significato
Visualizzazione dei valori attuali dei parametri Q
definiti
Visualizzazione delle stringhe di caratteri dei
parametri stringa definiti
Premere il softkey
ELENCO PARAMETRI Q. Il TNC
apre una finestra in primo piano in cui si può inserire
l'intervallo desiderato per la visualizzazione dei
parametri Q oppure dei parametri stringa. Più
parametri Q si definiscono con virgole (ad es.
1,2,3,4). Gli intervalli di visualizzazione si definiscono
con un trattino (ad es. 10-14).
