Avvicinamento e allontanamento dal profilo 6.3
6
TNC 320 | Manuale utente Dialogo con testo in chiaro HEIDENHAIN | 4/2014
195

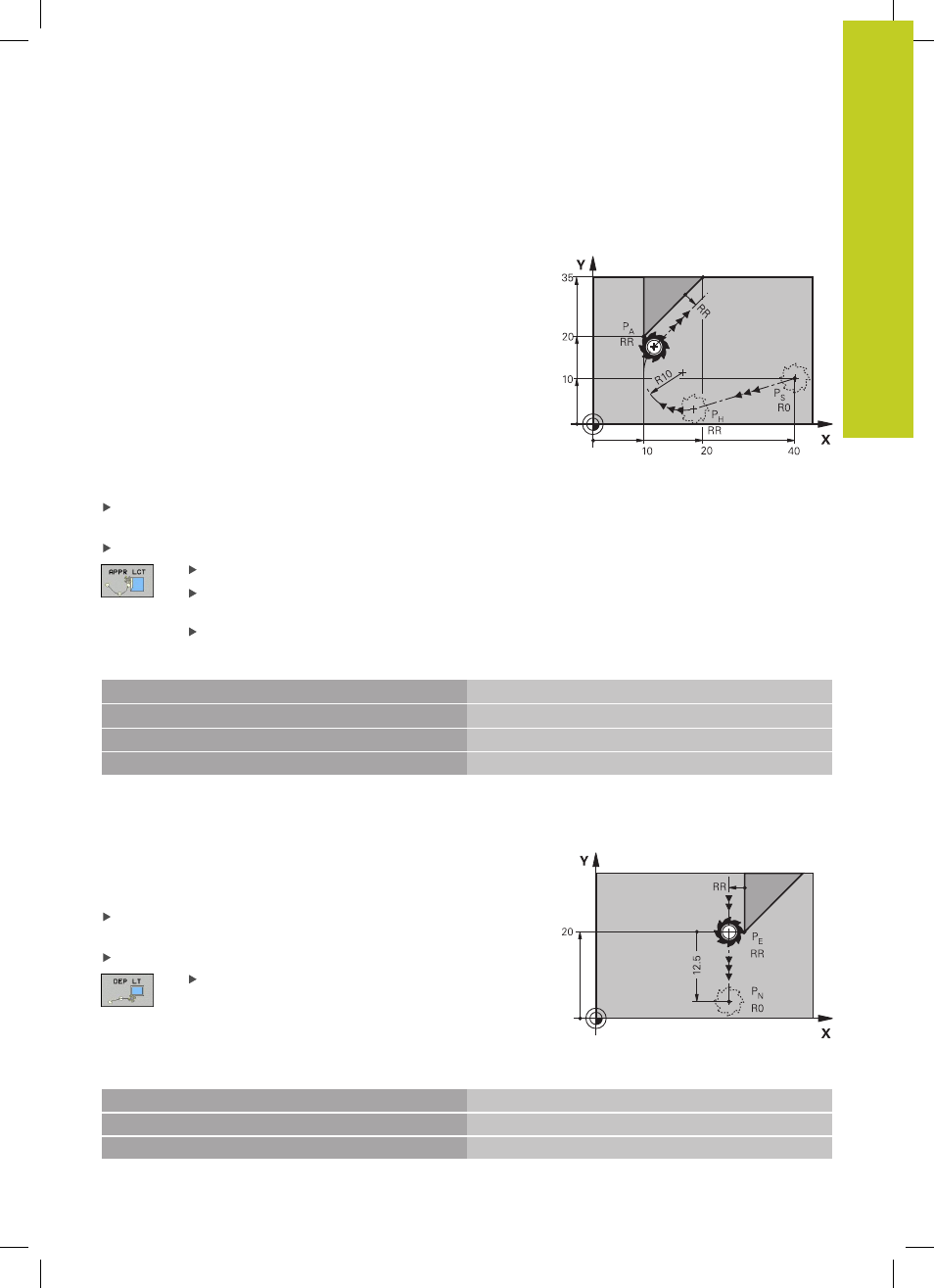

Avvicinamento su traiettoria circolare con raccordo
tangenziale al profilo e al tratto di retta: APPR LCT
Il TNC sposta l'utensile su una retta dal punto di partenza P
S
al punto ausiliario P
H
. Da lì l'utensile si porta su una traiettoria
circolare sul primo punto del profilo P
A
. L’avanzamento
programmato nel blocco APPR è attivo per tutto il tratto che il TNC
percorre nel blocco di avvicinamento (tratto P
S
– P
A
).
Se nel blocco di avvicinamento sono state programmate tutte
le tre coordinate dell’asse principale X, Y e Z, il TNC si sposta
contemporaneamente in tutti i tre assi dalla posizione definita prima
del blocco APPR al punto ausiliario PH e poi solo nel piano di lavoro
da P
H
a P
A
.
La traiettoria circolare si raccorda tangenzialmente sia alla retta da
P
S
a P
H
che al primo elemento del profilo ed è quindi definita in
modo univoco dal raggio R.
Funzione di traiettoria qualsiasi: posizionamento sul punto di
partenza P
S
Aprire il dialogo con il tasto APPR/DEP e il softkey APPR LCT:
Coordinate del primo punto del profilo P
A
Raggio R della traiettoria circolare. Inserire R con
segno positivo
Correzione del raggio
RR/RL per la lavorazione
Blocchi esemplificativi NC
7 L X+40 Y+10 R0 FMAX M3
Posizionamento su P
S
senza corr. del raggio
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100 P
A
con corr. raggio RR, raggio R=10
9 L X+20 Y+35 Punto finale del primo elemento del profilo
10 L ... Successivo elemento del profilo
Distacco su una retta con raccordo tangenziale:
DEP LT
Il TNC sposta l'utensile su una retta dall'ultimo punto del profilo P
E
al punto finale P
N
. La retta si trova sul prolungamento dell'ultimo
elemento del profilo. P
N
si trova alla distanza LEN da P
E
.
Programmare l'ultimo elemento del profilo con il punto finale P
E
e la correzione del raggio
Aprire il dialogo con il tasto APPR/DEP e il softkey DEP LT:
LEN: inserire la distanza del punto finale P
N
dall'ultimo elemento del profilo P
E
Blocchi esemplificativi NC
23 L Y+20 RR F100
Ultimo elemento del profilo: P
E
con corr. raggio
24 DEP LT LEN12.5 F100
Distacco di LEN = 12,5 mm
25 L Z+100 FMAX M2
Disimpegno di Z, salto di ritorno, fine programma
