HEIDENHAIN ND 720 v.3 - Manuale (Pagina 27)

27

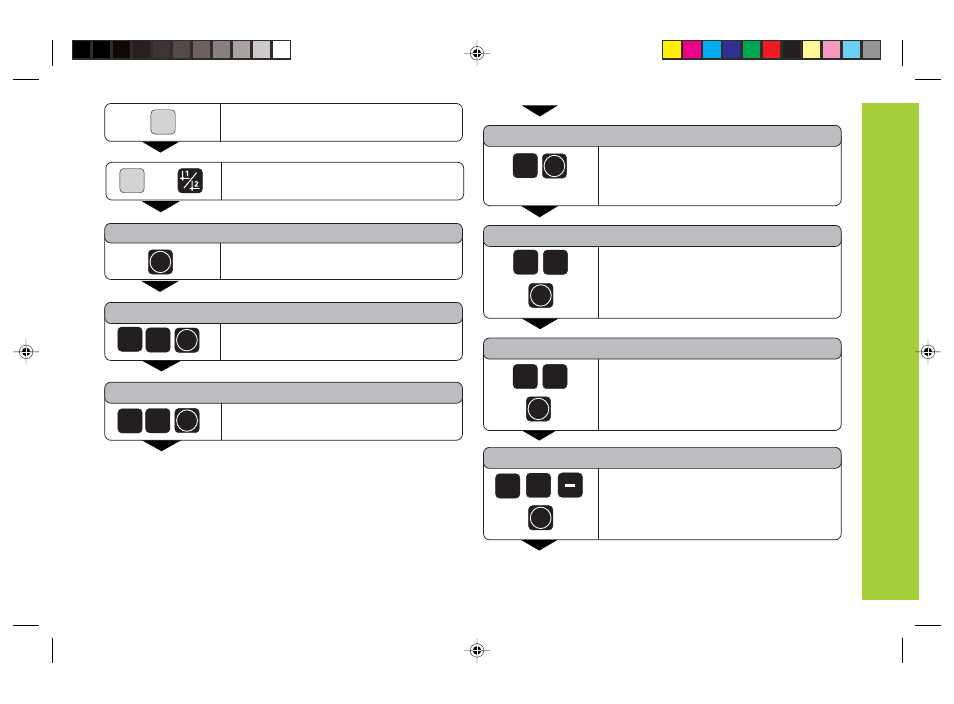

Selezionare le “Funzioni speciali“.
SPEC
FCT
FILA FORI
ENT
Confermare “Serie di fori”.
1. FORATURA X
Inserire la coordinata X del 1° foro,
ad es. 20, e confermare con ENT.
N. F. FILA
Inserire il numero di fori nella serie,
ad es. 4, e confermare con ENT.
0 2
1. FORATURA Y
Inserire la coordinata Y del 1° foro,
ad es.15, e confermare con ENT.
•
•
•
5 1
4
DIST. FORI
Inserire la distanza tra i fori nella serie,
ad es. 16, e confermare con ENT.
ANGOLO
PROFONDITA
Inserire la posizione angolare,
ad es. 15 gradi, e confermare con ENT.
Inserire la profondità di foratura,
ad es. –30 mm, e confermare con ENT.
•
•
•
6 1
1 5
3 0
Serie di fori
ENT
ENT
ENT
ENT
ENT
ENT
Selezionare “Serie di fori“.
SPEC
FCT
1)
1) solo per ND 760
oppure
