6

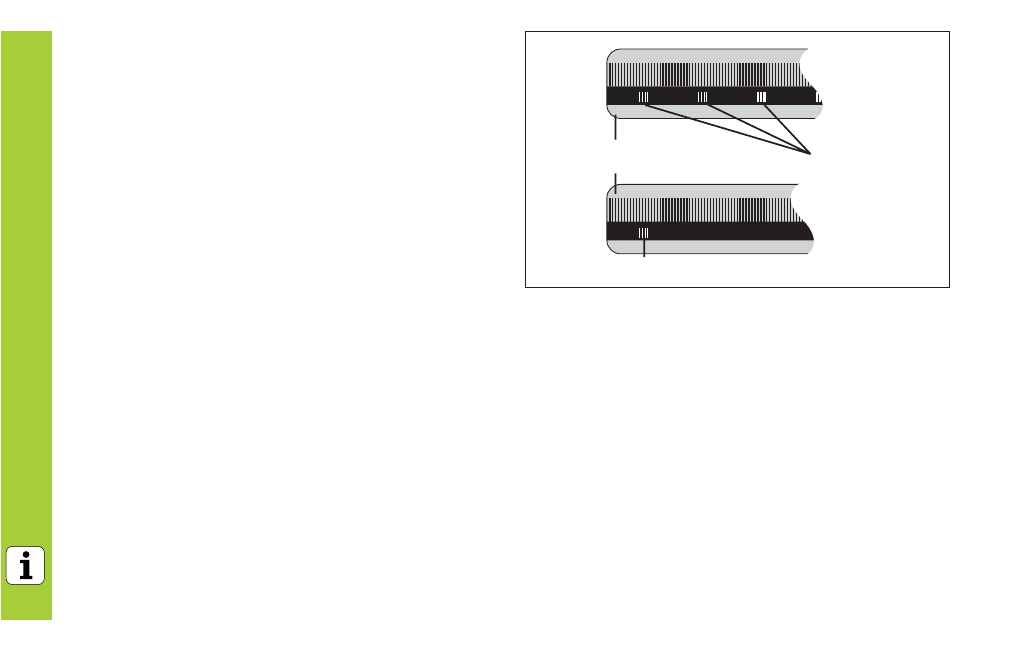

Righello del Indici di riferimento
sistema di misura lineare a distanza codificata
Sistemi di misura e indici di riferimento
Il visualizzatore di quote ND 221 B è concepito per il
collegamento di due sistemi di misura lineari con segnali
sinusoidali 11 µA
PP
.
I tastatori di misura MT sono dotati di un indice di riferimento.
Altri sistemi di misura lineari (vedi "Sistemi di misura lineari")
possono essere dotati di uno o più indici di riferimento, in
particolare anche "a distanza codificata".
In caso di caduta di tensione si perde l'assegnazione tra la
posizione del tastatore di misura e il valore di posizione
visualizzato. Dopo l'accensione è possibile ripristinare senza
alcun problema tale assegnazione utilizzando gli indici di
riferimento del sistema di misura e l'indicazione REF del
visualizzatore di quote.
Al superamento degli indici di riferimento viene generato un
segnale che contraddistingue tale posizione della riga quale
origine. Nello stesso tempo il visualizzatore ripristina
l'assegnazione tra posizione del tastatore di misura e valori
visualizzati, definiti per ultimi.
Per sistemi di misura lineari con indici di riferimento a distanza
codificata è sufficiente una traslazione di max. 20 mm (con
passo di divisione di 20 µm).
Indice di riferimento
Indici di riferimento dei sistemi di misura lineari
Sistemi di misura e indici di riferimento
