rotore di tipo antimanomissione per evitare che gli operatori effettuino la regolazione
dell'occlusione.

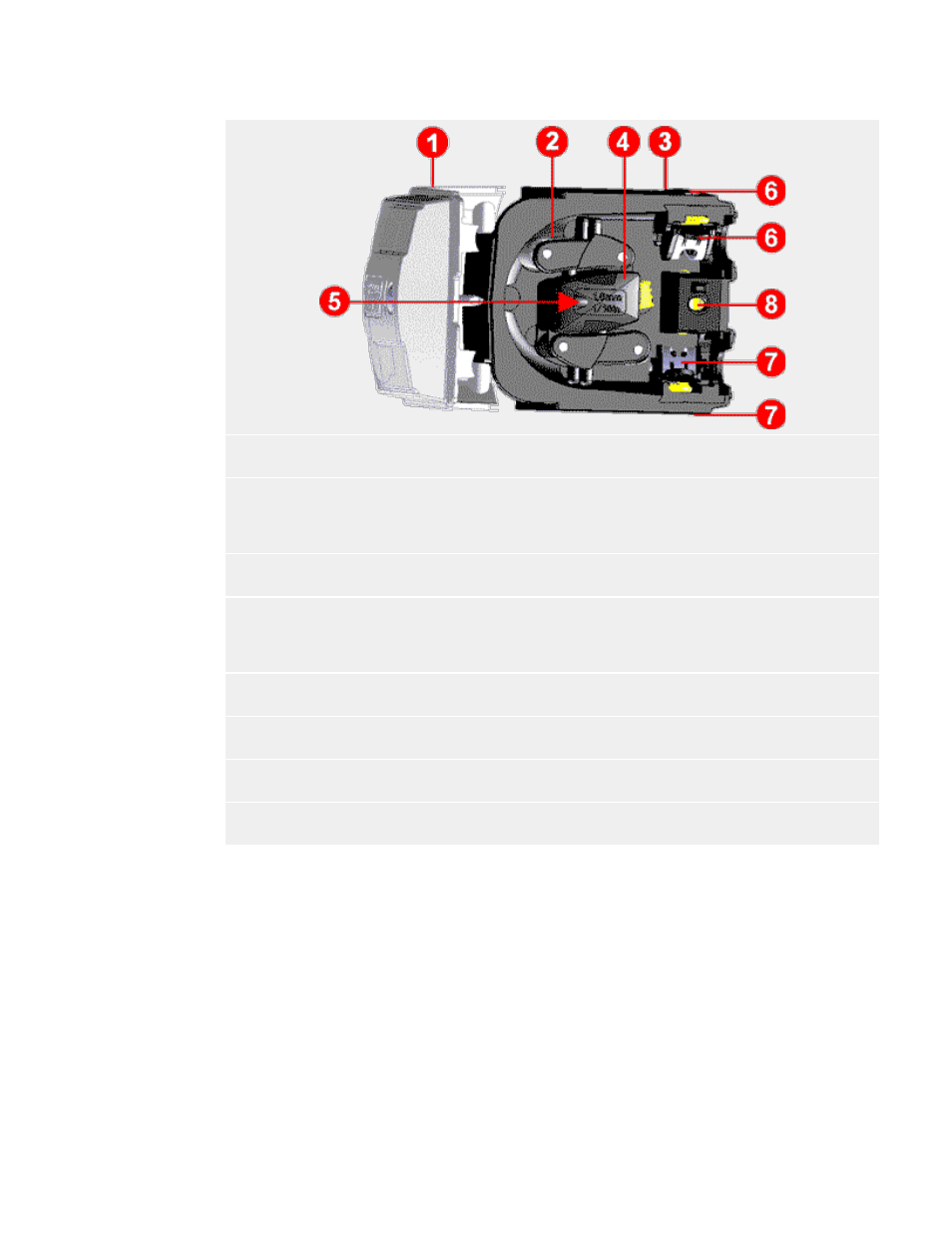

Ricambi
1
MNA2050A
Protezione della testina completa di chiusura sbloccabile a
chiave
2
520RC (parete tubo
1,6mm): MNA2043A
520R2C (parete tubo
2,4mm): MNA2001A
Complessivo rotore completo di rulli di pompaggio,
rulli e rulli di guida del tubo.
3
MNA2047A
Complessivo corpo testina per pompe close coupled
completo di fermagli a molla del tubo
4
520RC (parete tubo
1,6mm): MNA2076A
520R2C (parete tubo
2,4mm): MNA2077A
Copertura del rotore, cappuccio del rotore e bottone della
frizione
5
MN2011M
SG0022
Frizione
Molla della frizione
6
MNA2005A
MN2002M
Fermaglio tubo superiore (DX)
Tappo di posizionamento fermaglio tubo
7
MNA2006A
MN2002M
Fermaglio tubo inferiore (SX)
Tappo di posizionamento fermaglio tubo
8
MN2034B
MN2005M
Molla di chiusura protezione
Cartuccia molla di chiusura protezione
Portate
Le portate sono valori di prova normalizzati ottenuti usando 225mm di tubo nuovo
(misurati dalle superfici interne dei fermagli del tubo) e con la testina in rotazione in senso
orario che pompa acqua a 20C con pressioni di entrata e scarico di valore limitato.
Le portate effettive ottenute possono variare a causa di cambiamenti di temperatura,
viscosità, pressioni di entrata e scarico, configurazione del sistema e rendimento del tubo
nel tempo.
Le portate possono variare anche a causa delle normali tolleranze di produzione del tubo.
Queste tolleranze rendono la variazione della portata più accentuata con diametri più
piccoli.
Per un rendimento preciso e ripetibile è importante determinare le portate in
condizioni operative per ogni nuovo elemento di tubo.
Le portate delle testine 520RC e 520R2C sono direttamente proporzionali alla
velocità del rotore. Se si vuole far funzionare la pompa a una velocità non
indicata nelle tabelle seguenti, è possibile ottenere i valori relativi alle portate
