Verificare che i tubi di collegamento e i raccordi siano adeguatamente tarati per la
pressione prevista per la tubazione. Se si deve usare un tubo rigido vicino alla testina,
una sezione di raccordo semplifica la sostituzione del tubo.

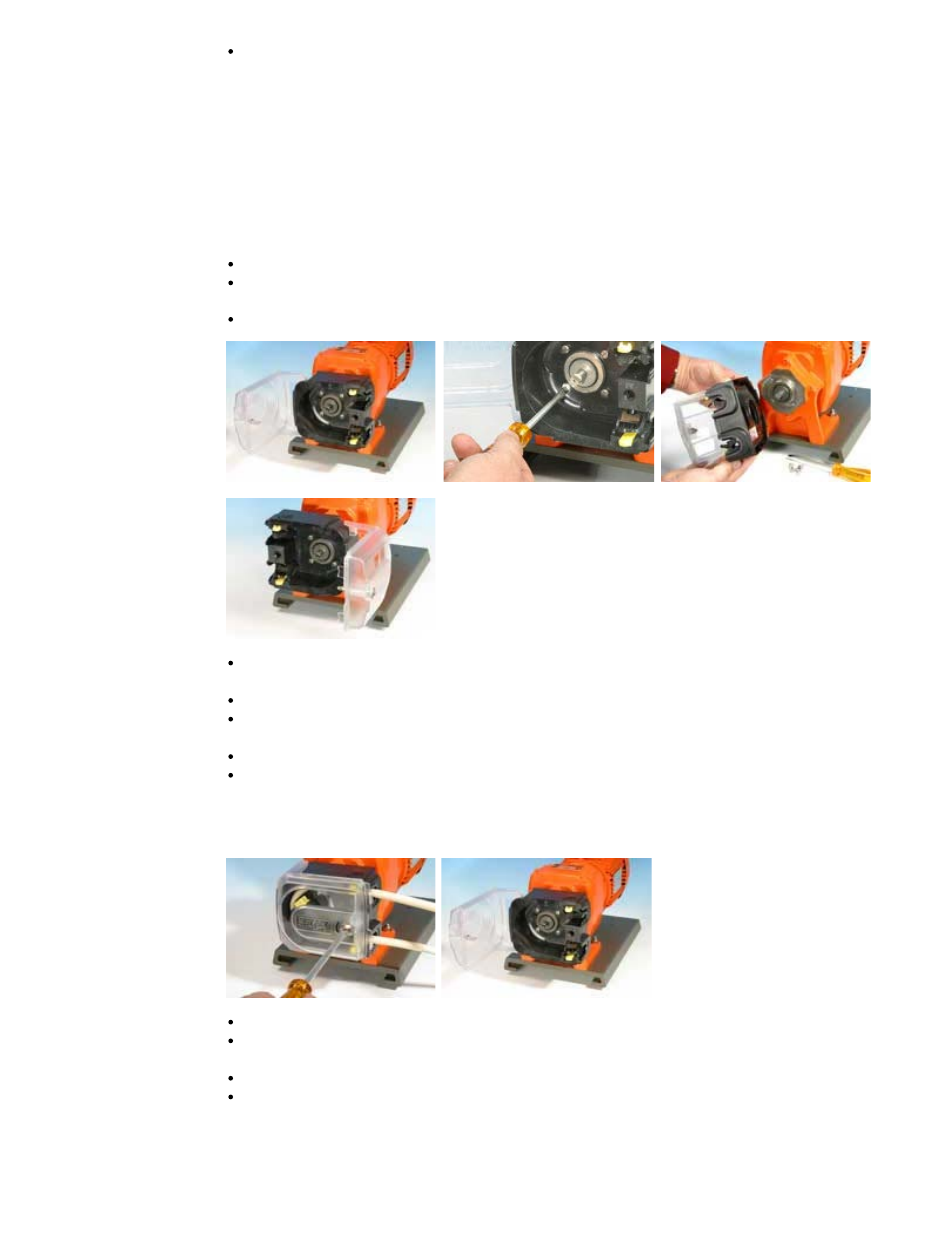

Posizione della testina
Il corpo testina può essere installato in uno di due orientamenti per avere la posizione
dell'attacco di entrata/uscita a sinistra o destra, e una rotazione del rotore in senso orario o
antiorario, a seconda di come sia più comodo. È da notare, comunque, che la durata utile
del tubo è superiore se il rotore ruota in senso orario e che il rendimento a fronte della
pressione viene massimizzato se il rotore ruota in senso antiorario. Per riposizionare il
corpo testina:
Isolare la pompa dall'alimentazione elettrica.
Aprire la protezione della testina come descritto alla sezione Apertura della
protezione della testina, qui di seguito.
Rimuovere il rotore come descritto alla sezione Rimozione del rotore.
Svitare ed estrarre le quattro viti di fissaggio del corpo testina usando un cacciavite a
lama.
Rimuovere il corpo testina.
Riposizionare il corpo testina nella posizione desiderata. Riposizionare e stringere le viti
di fissaggio della testina.
Rimontare il rotore come descritto alla sezione Rimontaggio del rotore qui di seguito.
Chiudere la protezione, spingendola completamente in sede fino ad agganciare il fermo.
520RC e 520R2C: installazione
Apertura della protezione della testina
Isolare la pompa dall'alimentazione elettrica.
Sbloccare la protezione della testina girando il fermo della protezione di ¼ di giro in
senso antiorario con un cacciavite a lama.
Aprire al massimo la protezione per creare la massima apertura per gli attacchi del tubo.
Verificare che i rulli ruotino liberamente e che i morsetti del tubo siano puliti.
Caricamento del tubo
Le testine 520RC a tubo continuo sono regolate in fabbrica per accettare tubi Watson-
