Manuale per l’utente delle pompe Watson-Marlow 77

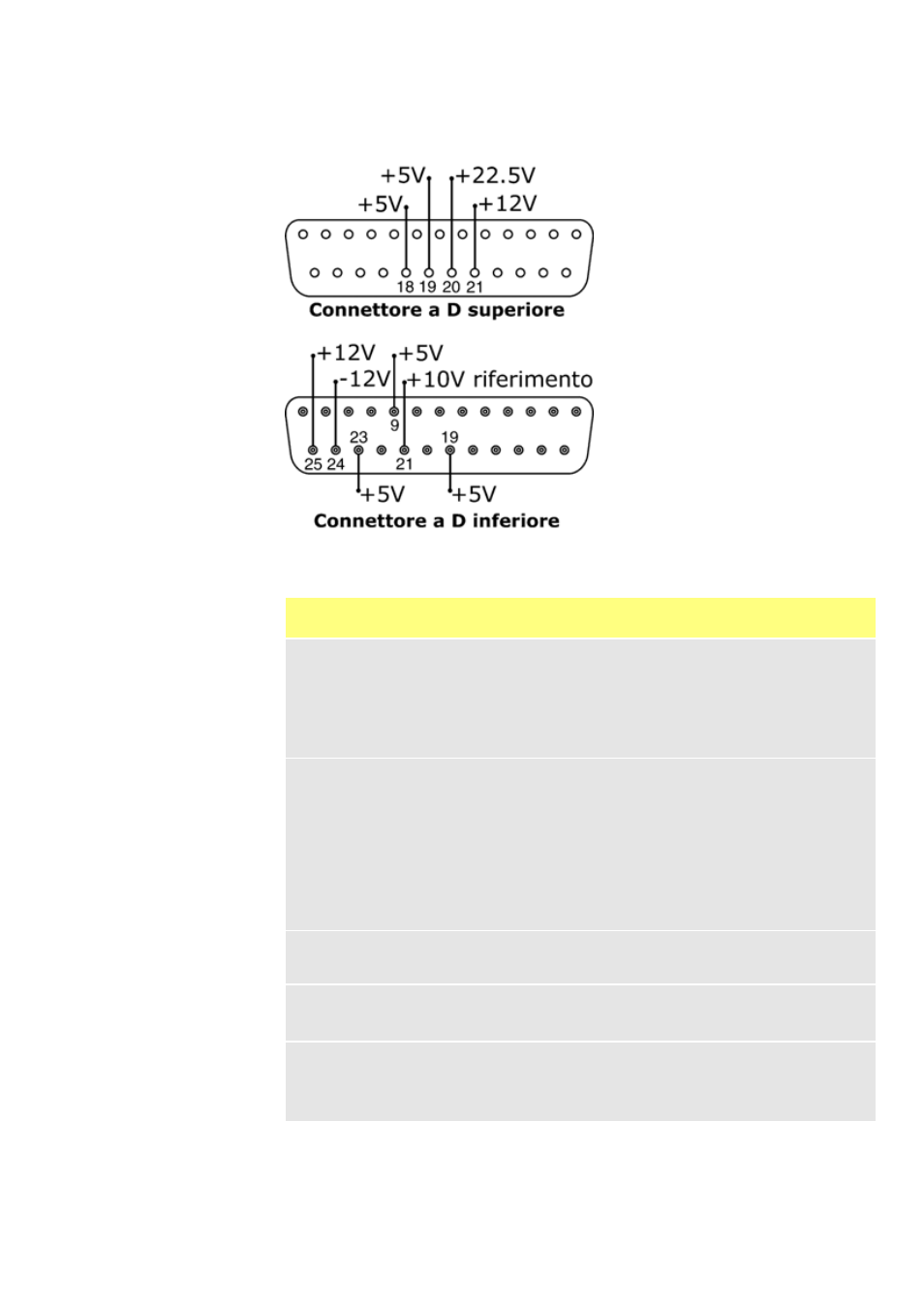

23.11 Tensioni di alimentazione
Nella tabella riportata di seguito, "Carico max" indica il carico totale massimo su ciascuna
alimentazione, indipendentemente dal numero delle connessioni.
Nota: tutte le alimentazioni a c.c. sono stabilizzate, ad eccezione dell’alimentazione a
+22,5 V.
Tensione
c.c. Carico
massimo D
inferiore
D
superiore
Uso tipico
+5 V 10 mA 9, 19, 23 18, 19
Alimentazione di tensione per input
che usano un interruttore a distanza.
Possibile alimentazione di tensione
per output se sono richiesti solo 5 V.
Il pin 9 viene usato specificamente
per funzionamento con interruttore a
pedale o manuale
+12 V 10 mA 25 21
Possibile alimentazione di tensione
per input che usano un interrut-
tore a distanza.
Possibile alimentazione di tensione
per output.
Alimentazione di tensione per rile-
vatore di perdite per sistema di
monitoraggio tubi Watson-Marlow.
Alimentazione di tensione parziale
(richiesti anche -12 V) per
l’interruttore di prossimità Watson-
-12 V 10 mA 24 -
Alimentazione di tensione parziale
(richiesti anche +12 V) per
l’interruttore di prossimità Watson-
+22.5 V - 20
Alimentazione di tensione per il
modulo di lavaggio 620N.
Non utilizzare
+10 V 21 -
Tensione di riferimento per
comando velocità potenziometro
a distanza.
Non utilizzare come tensione di
alimentazione generale.
