Nota: tutte le alimentazioni a c.c. sono stabilizzate.

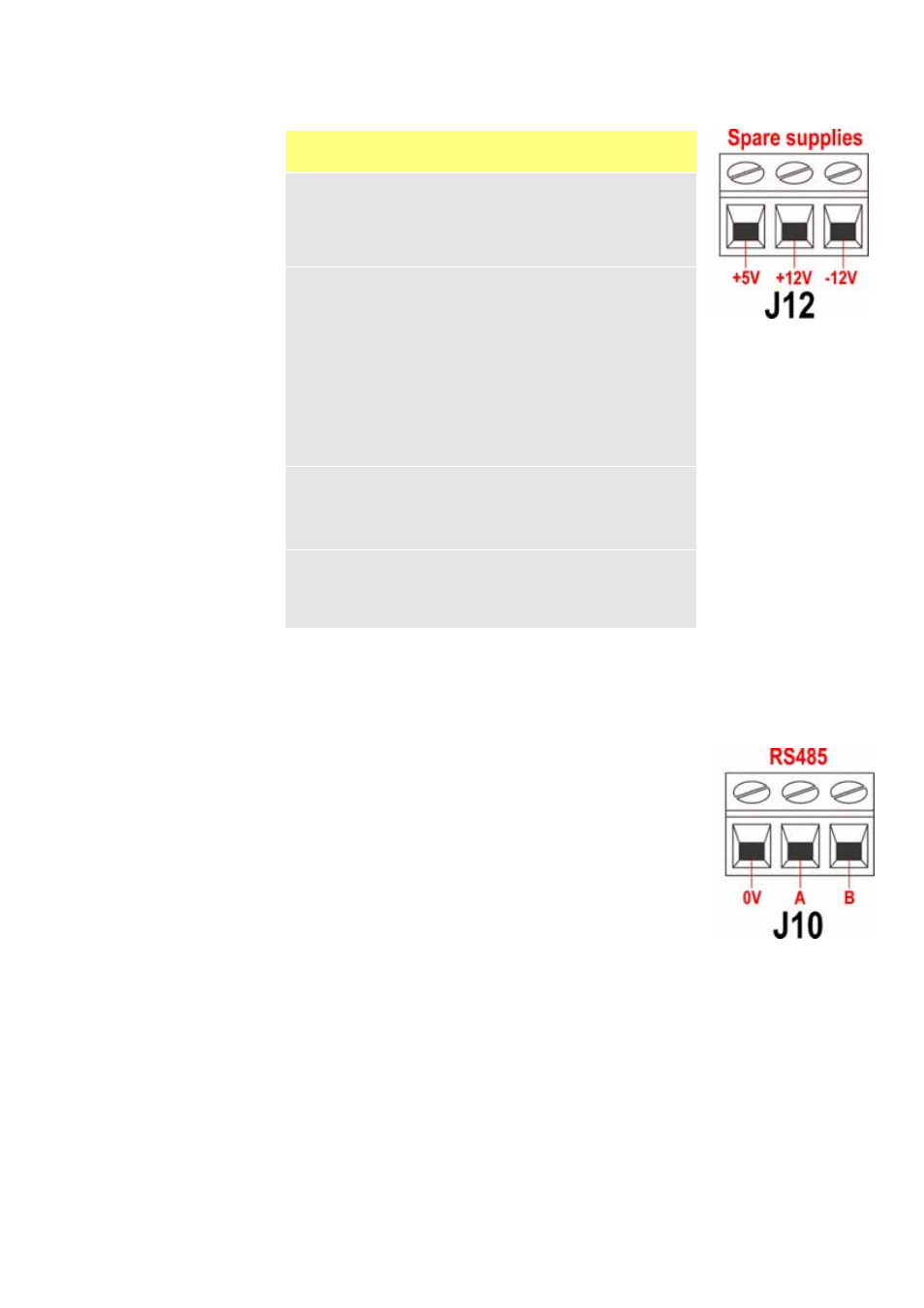

22.14 Input RS485
Collegare il collegamento di rete a J10 usando una coppia
intrecciata schermata: A su A, B su B, schermatura su 0 V.
Assicurarsi che la pompa sia configurata per funzionare con il
comando di rete. Lo stesso segnale RS485 può gestire più di una
pompa: collegare tutte le pompe in parallelo. Vedere 25
Comando e funzionamento in rete.
Tensione
c.c. Carico
massimo
Uso tipico
+5 V 10 mA
Alimentazione di tensione per input
che usano un interruttore a distanza.
Possibile alimentazione di ten-
sione per output se sono richiesti
solo 5 V.
+12 V 10 mA
Possibile alimentazione di ten-
sione per input che usano un
interruttore a distanza.
Possibile alimentazione di ten-
sione per output. Alimentazione di
tensione per rilevatore di perdite
del sistema di monitoraggio tubi
Watson-Marlow.
Alimentazione di tensione parziale
(richiesti anche –12 V) per
l’interruttore di prossimità Watson-
Marlow.
-12 V 10 mA
Alimentazione di tensione parziale
(richiesti anche +12 V) per
l’interruttore di prossimità Watson-
Marlow.
+10 V
(from J7)
Tensione di riferimento per
comando velocità potenziometro
a distanza. Non usare come ten-
sione di alimentazione generale.
