Manuale per l’utente delle pompe Watson-Marlow 70

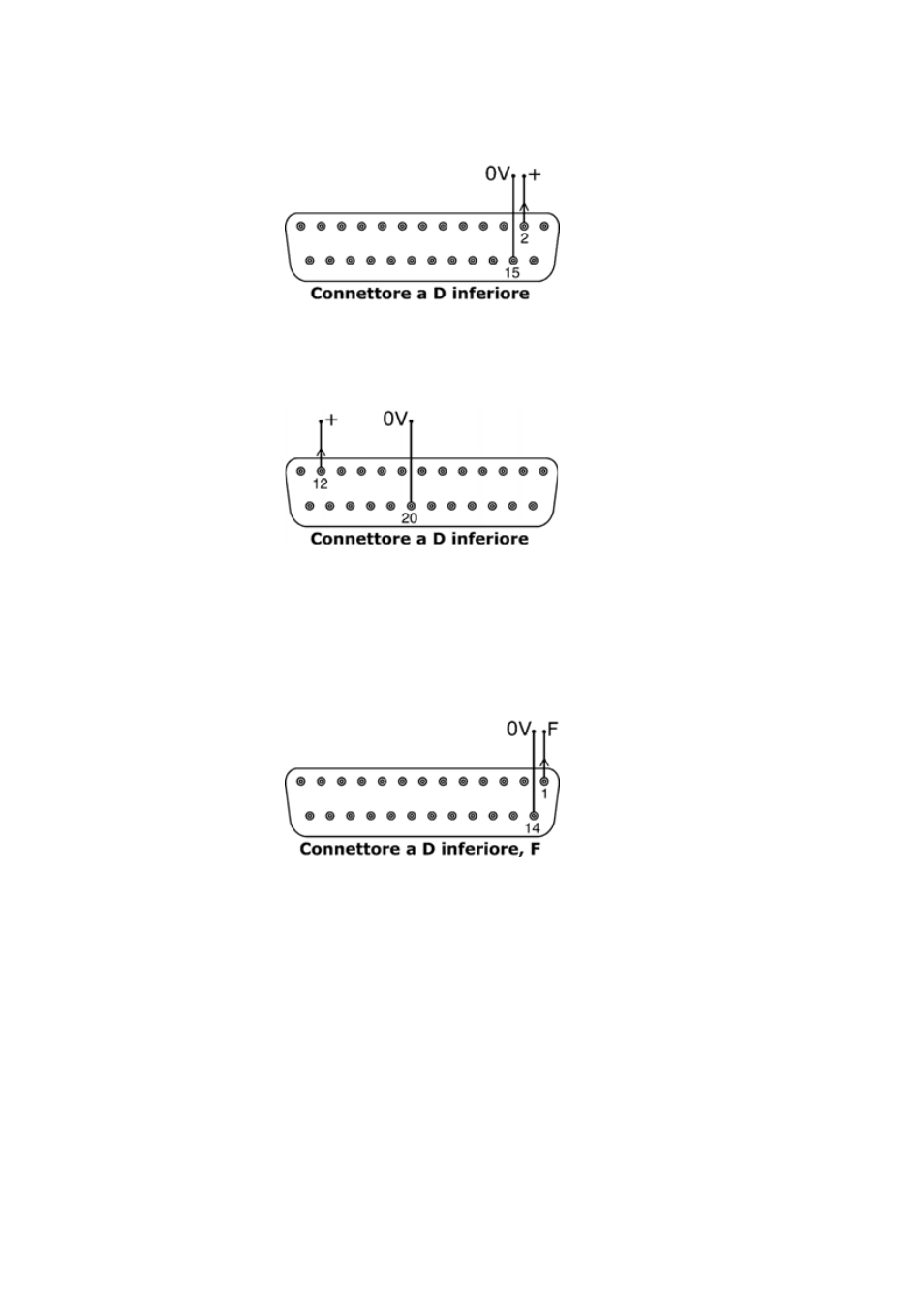

23.3 Velocità: output analogico
Un segnale di output analogico è disponibile come segnale compreso fra 0 e 10 V sul pin
2 del connettore a D inferiore. Collegamento a massa sul pin 15. La tensione è fissa e
direttamente proporzionale alla velocità di rotazione della testina. 0 V = velocità nulla;
10 V = velocità massima.
Un segnale di output analogico è disponibile come segnale compreso fra 4 e 20 mA sul
pin 12 del connettore a D inferiore, con una resistenza da 250
Ω in serie. Il collegamento
a terra è sul pin 20. La corrente è fissa e direttamente proporzionale alla velocità di
rotazione della testina. 4 mA = velocità nulla; 20 mA = velocità massima.
23.4 Output frequenza tachimetro
Un segnale di uscita frequenza tachimetro è disponibile sul pin 1 del connettore a D infe-
riore. Collegamento a massa sul pin 14. Il segnale fornisce un impulso a onda quadra di
+5 V, massimo 0,5 mA, la cui frequenza è direttamente proporzionale alla velocità di
rotazione della testina della pompa. Esso fornisce 5,578 Hz/giri/min, 334 impulsi per ogni
giro dell’albero di uscita. Il treno di impulsi proveniente dalla pompa può essere usato per
calcolare la velocità di rotazione o per determinare il numero di giri della testina. Questo
output ha la forza necessaria per gestire la pompa fino a una distanza di 3 m. Cavi più
lunghi necessitano di un’amplificazione del segnale.
