Manuale per l’utente delle pompe Watson-Marlow 67
Comando RS232
Il comando di rete RS232 è disponibile tramite un connettore a D a 9 pin collegato come
illustrato di seguito.
La modalità RS232 consente di controllare la pompa mediante computer e controller di
processo. In tale modalità, è possibile comandare tutte le funzioni della pompa e restituire
i dati al controller per il funzionamento a circuito chiuso. È possibile gestire individual-
mente fino a 16 pompe.
Cavo di comando raccomandato: a 7 fili con diametro di 0,2 mm, 24 AWG, schermato,
circolare, contenente un massimo di 4 conduttori. Lo schermo del cavo deve essere col-
legato a terra tramite il metallo dell’involucro.
La pompa soddisfa tutti i requisiti di compatibilità con le emissioni elettromagnetiche con
cavi di lunghezza fino a 3 m del tipo specificato in precedenza. Oltre a questa distanza,
è responsabilità dell’utente garantire che il funzionamento della pompa sia sicuro e affi -
dabile con il comando a distanza e con quello automatico.
I cavi a 0 V di questa pompa sono isolati dalla terra tramite trasformatore di rete (messa
a terra fluttuante).

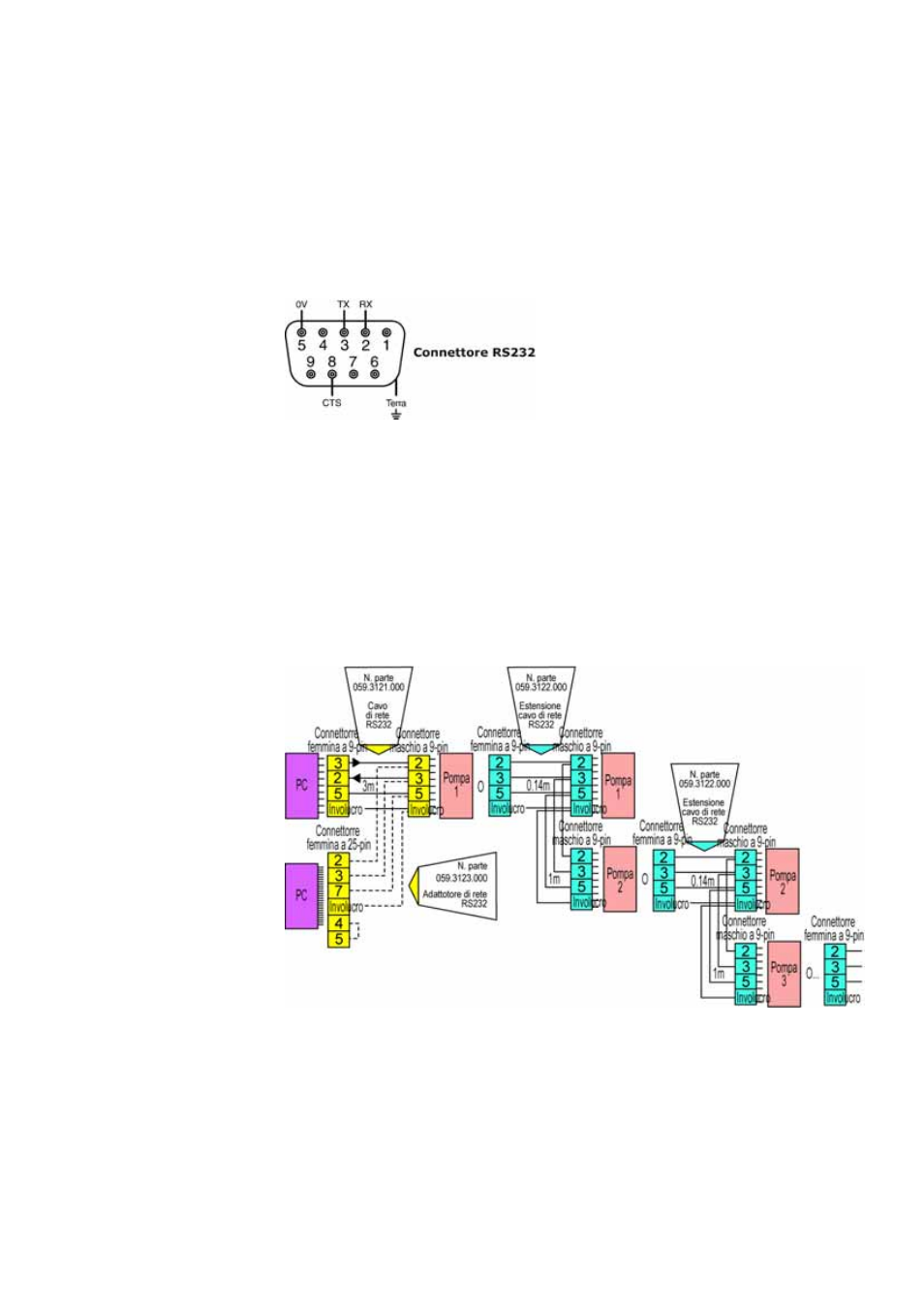

Cablaggio RS232 di base
Un computer può controllare un’unica
pompa usando il cavo di rete RS232
059.3121.000 o più pompe con estensione aggiuntiva dei
cavi di rete RS232 059.3122.000, fino a un massimo di
16 pompe. Se occorre effettuare il collegamento a un PC
dotato di un’uscita seriale a 25 pin, usare l’adattatore di rete RS232 059.3123.000
(mostrato a sinistra con linee tratteggiate), invece di 059.3121.000.
