Manuale per l'utente della pompa qdos30 Remote di Watson-Marlow 25
Velocità: input analogico (J1)
Un segnale di corrente analogico compreso fra 4 e 20 mA
è disponibile tra il terminale O/P (output) e il terminale
GND. La corrente è fissa e direttamente proporzionale
alla velocità della pompa. 20 mA = velocità massima;
4 mA = velocità nulla.
4-20mA
0/P
GND
1
2
J1
Nota: Se l'output mA deve essere utilizzato per la lettura da un multimetro (impostato
su mA), è necessario un resistore da 250 Ω in serie.

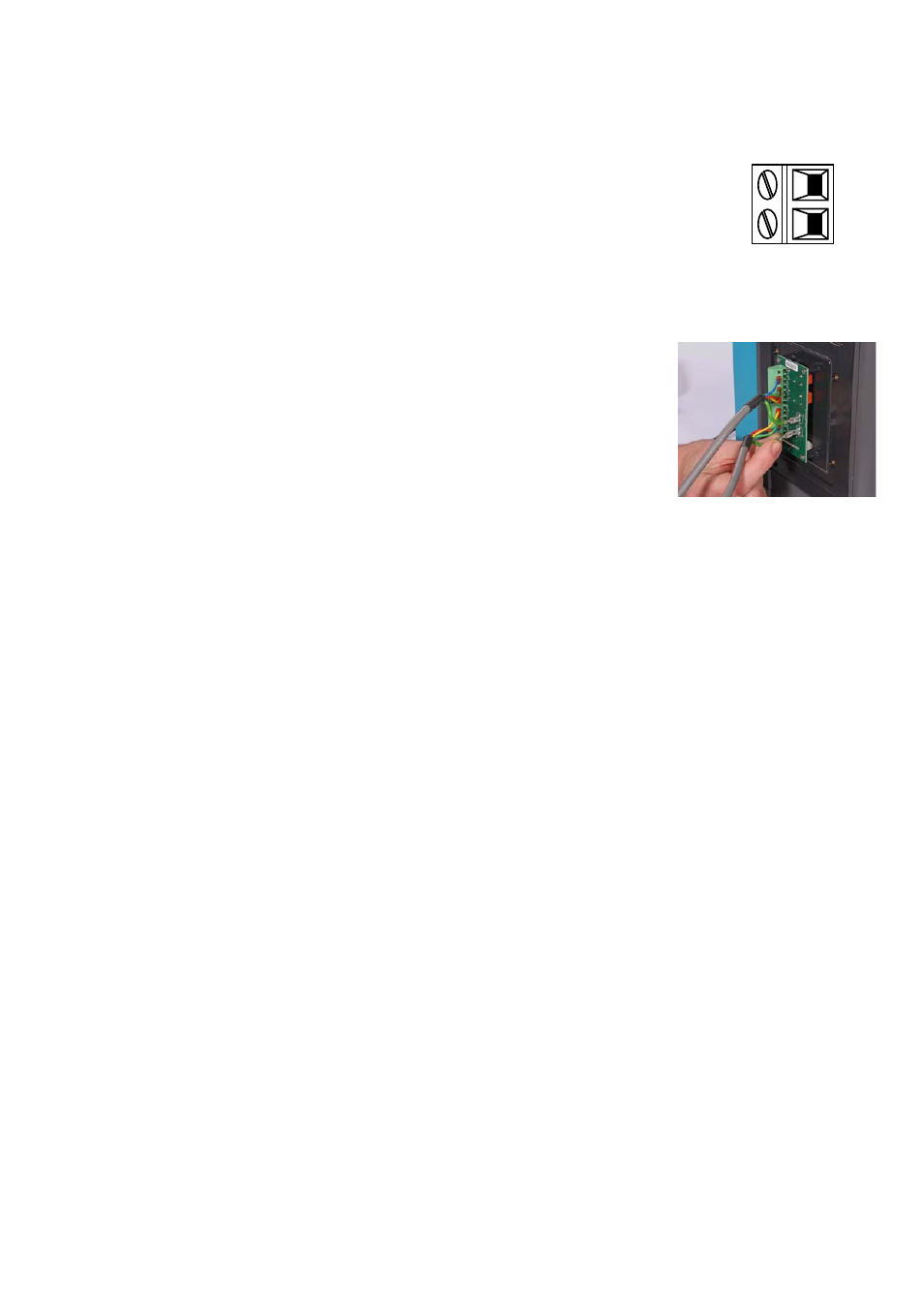

Terminali di schermatura messa a terra
Per la schermatura della messa a terra dei cavi vengono
forniti dei terminali a forcella da 4,8 mm. Le messe a
terra dei cavi di input e output possono essere collegate
ad ognuno dei terminali.
