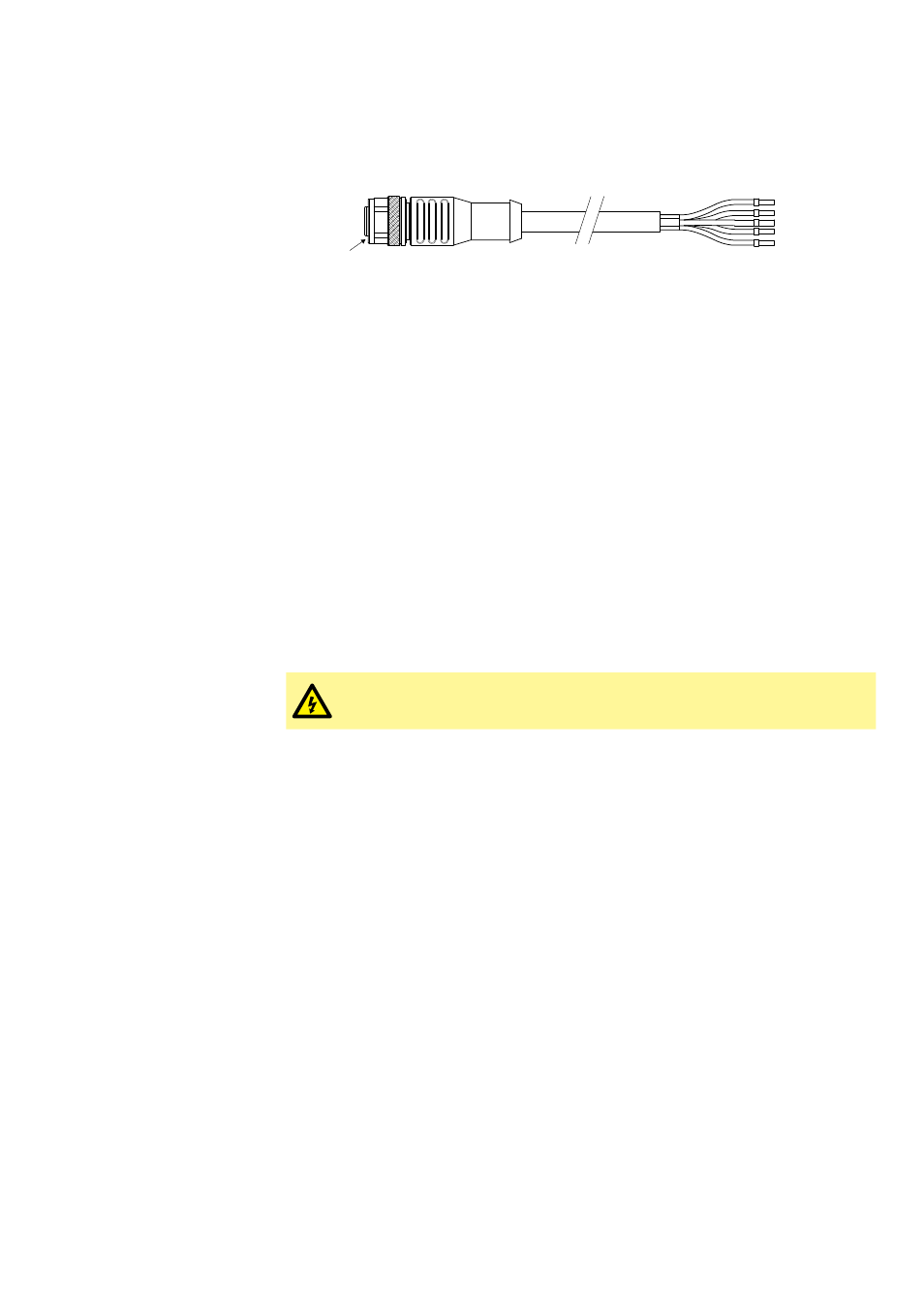

11.2 Cavo di input opzionale
Lunghezza del cavo di input: 3 m
Marrone
Bianco
Blu
Nero
Grigio
Inserto
blu
Arresto a distanza
Applicando un segnale da 5 V a 24 V al pin 1 ARRESTERÀ la pompa in tutte le
modalità operative.
Impulso esterno
Input impulso digitale min. 5 V, durata impulso min. 40 ms. Questo input viene usato
per attivare una dose definita dall'utente. Fare riferimento alla sezione sulla modalità
a impulsi.
Velocità: input analogico
La velocità di questa pompa può essere controllata a distanza da un segnale di
corrente analogico che rientra nella gamma 4-20 mA.
Il segnale analogico deve essere applicato al pin tre del connettore di input M12.
La pompa fornirà una velocità maggiore per un segnale di comando progressivo.
Il modello Universal+ può essere tarato dall'utente per controllare la velocità in
modo proporzionale o inversamente proporzionale al segnale mA di input.
Impedenza del circuito 4-20 mA: 250 Ω.
L'inversione della risposta si imposta nel software. Non invertire
la polarità dei terminali. Se la polarità viene invertita il motore non
funzionerà.
Recupero fluido a distanza
Quando il recupero fluido a distanza viene abilitato nelle impostazioni di recupero
fluido, l'utente sarà in grado di invertire la pompa a distanza fornendo un segnale al
pin cinque. Questo funzionerà solo in modalità analogica 4–20 quando un segnale
4–20mA viene ricevuto e non vi è un segnale di ARRESTO remoto.
