Input di arresto a distanza configurabile - J3
La funzione predefinita per il terminale J3 è un input di
arresto a distanza.
Arresto a distanza
Collegare un interruttore a distanza tra il terminale
arresto/contatto e il terminale a +24 V del connettore
I/P di funzionamento/arresto (J4). In alternativa, è possibile
applicare un input logico di 5-24 V al terminale di arresto/
contatto, la messa a terra al terminale GND del connettore
I/P 4-20 mA adiacente (J2).
Rem Stop
AC2
AC1
1
2
J3

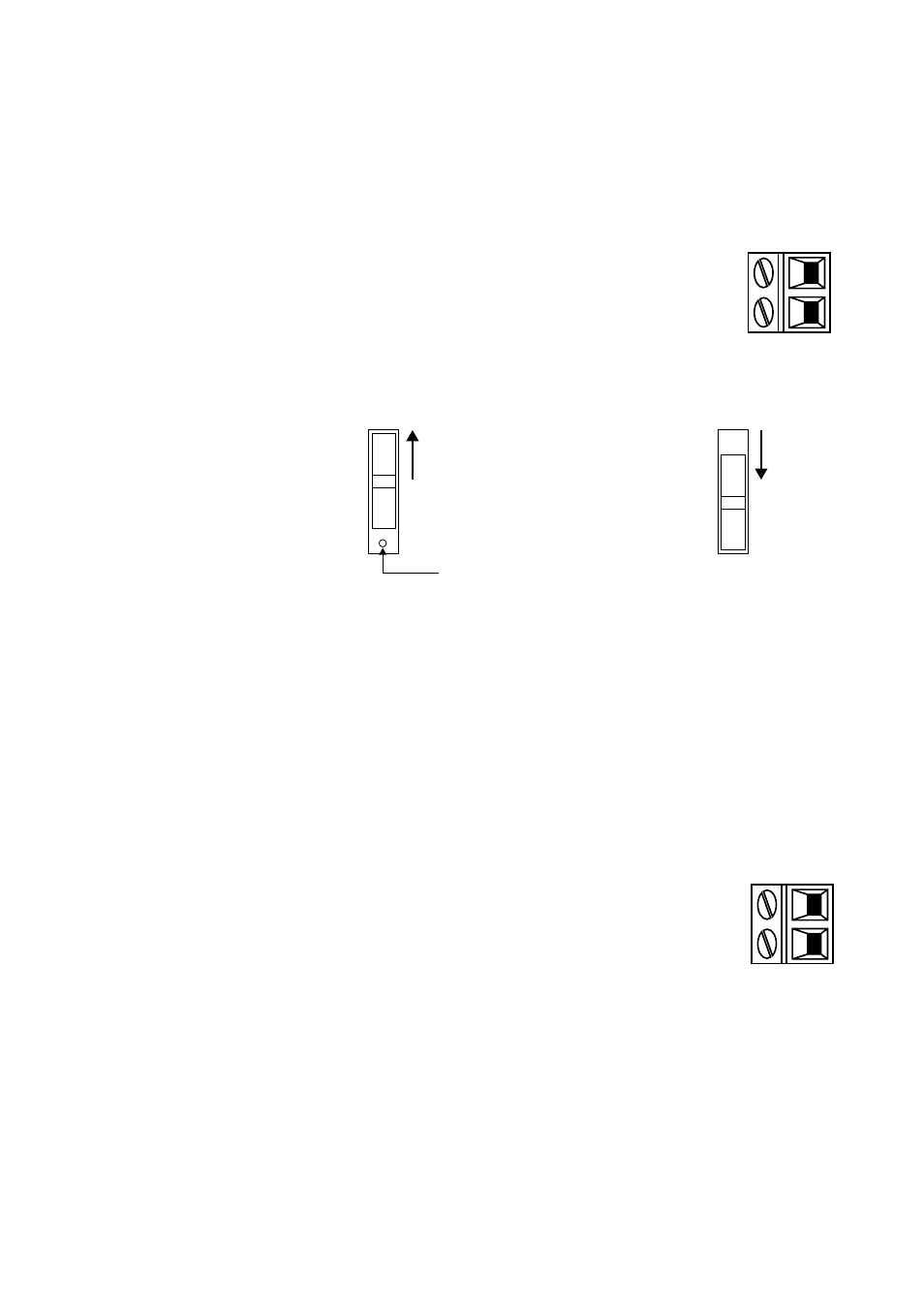

La direzione dell'input di arresto a distanza può essere impostata usando il dip switch
(SW1).
N/C
N/O
SW1
Dimple
N/C
N/O
SW1
Per impostare il senso logico su N/C,
l'interruttore deve essere impostato
a sinistra (in alto guardando
l'interruttore). Sarà visibile una piccola
cavità (come mostrato) che conferma
N/C.
Per impostare il senso logico su N/C,
l'interruttore deve essere impostato
a destra (in basso guardando
l'interruttore). Non sarà visibile una
piccola cavità (come mostrato) che
conferma N/O.
Quando il dip switch è impostato su N/O, un input alto ferma la pompa, un input
basso aziona la pompa. In assenza di una connessione o con l'interruttore aperto, la
pompa passa come impostazione predefinita sul funzionamento.
Quando il dip switch è impostato su N/C, un input basso ferma la pompa, un input
alto aziona la pompa. In assenza di una connessione o con l'interruttore aperto, la
pompa passa all'arresto come impostazione predefinita.
Velocità: input analogico (J2)
Il segnale analogico di processo deve essere applicato al
terminale I/P del connettore Analogico (J2). Il collegamento
a terra va al connettore GND dello stesso terminale. In
modalità analogica la velocità impostata della pompa
sarà proporzionale o inversamente proporzionale all'input
analogico.
Impedenza del circuito 4-20 mA: 250 Ω.
Corrente max 40 mA
Nota: l'inversione della risposta del segnale si imposta nel
software. Non invertire la polarità dei terminali.
Analog
I/P
GND
1
2
J2
