17

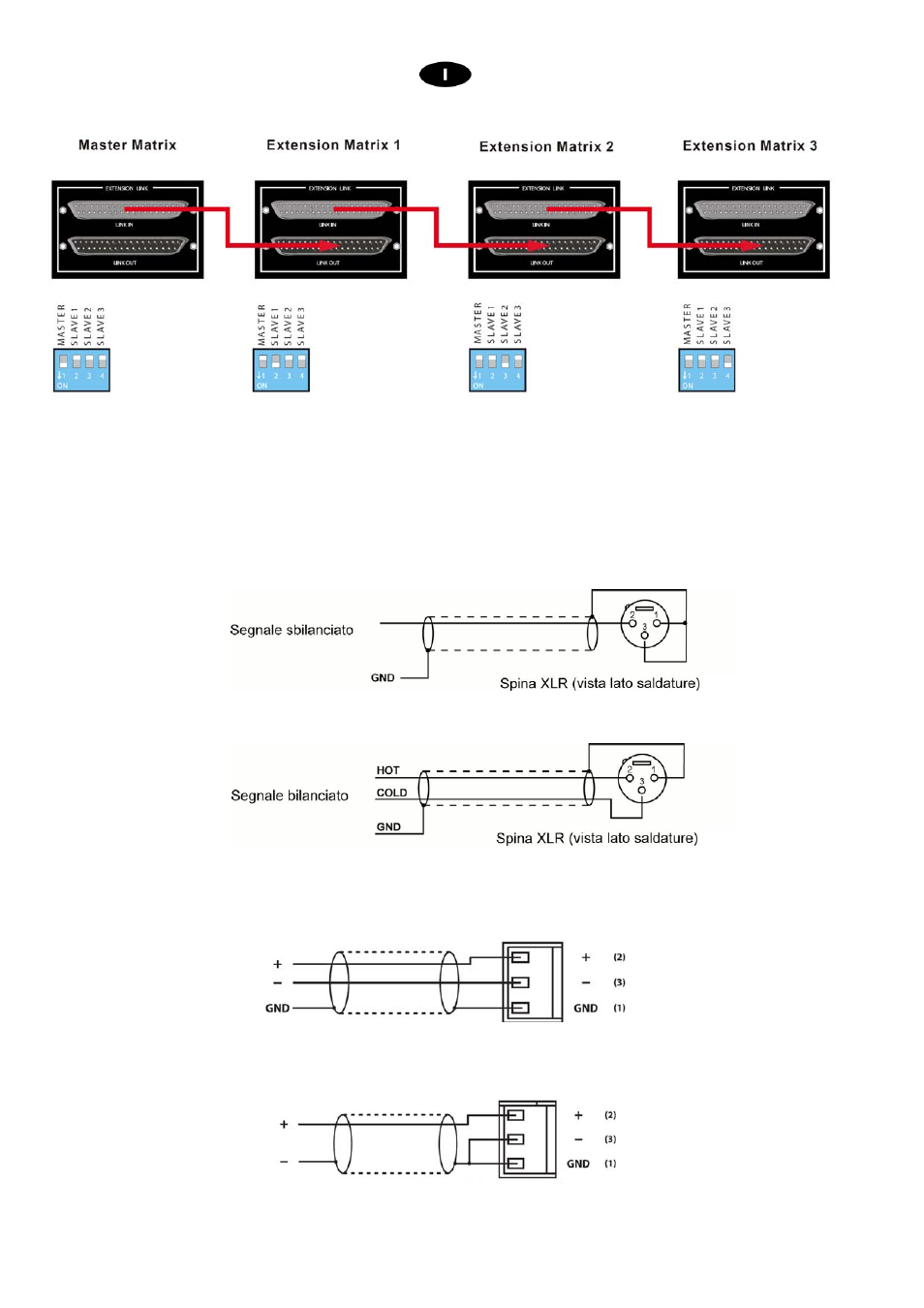

Dettaglio della connessione di quattro MATRIX88 in cascata
1. TIPI DI CONNESSIONE
Per realizzare le possibili tipologie di collegamento riferirsi ai seguenti schemi:
Connessione di tipo sbilanciata:
Connessione di tipo bilanciata:
Connessione Bilanciata su morsetto EUROBLOC
Connessione Sbilanciata su morsetto EUROBLOC
