11. Selettore di sensibilità
Posizionare il selettore su:
• LINE se al rispettivo ingresso (LINE5÷LINE8) viene collegata una sorgente sonora esterna a livello
linea
(lettore CD, MP3, DVD ecc.)
• MIC se al rispettivo ingresso (LINE5÷LINE8) viene collegata un microfono dinamico
• PHANTOM (48 Vdc) se al rispettivo ingresso (LINE5÷LINE8) viene collegata un microfono che
necessita di alimentazione phantom
12. PAGING MIC1 / MIC2
Collegare a quest’ingresso la consolle di paging BM8X8.
Il sistema accetta fino a due paging console BM8X8 (una per porta).
Le paging console hanno uguale priorità e non possono inviare un annuncio simultaneamente (anche se, in
zone diverse).
Nota:
- Fintanto che il canale audio è impiegato da una base l’altra non potrà essere utilizzata.
- Nel caso di sistema con più MATRIX88 collegate in cascata potranno essere collegate solamente
due paging consolle BM8X8 nei due ingressiPAGING MIC della matrice Master. Tali basi saranno
operative sull’intero sistema

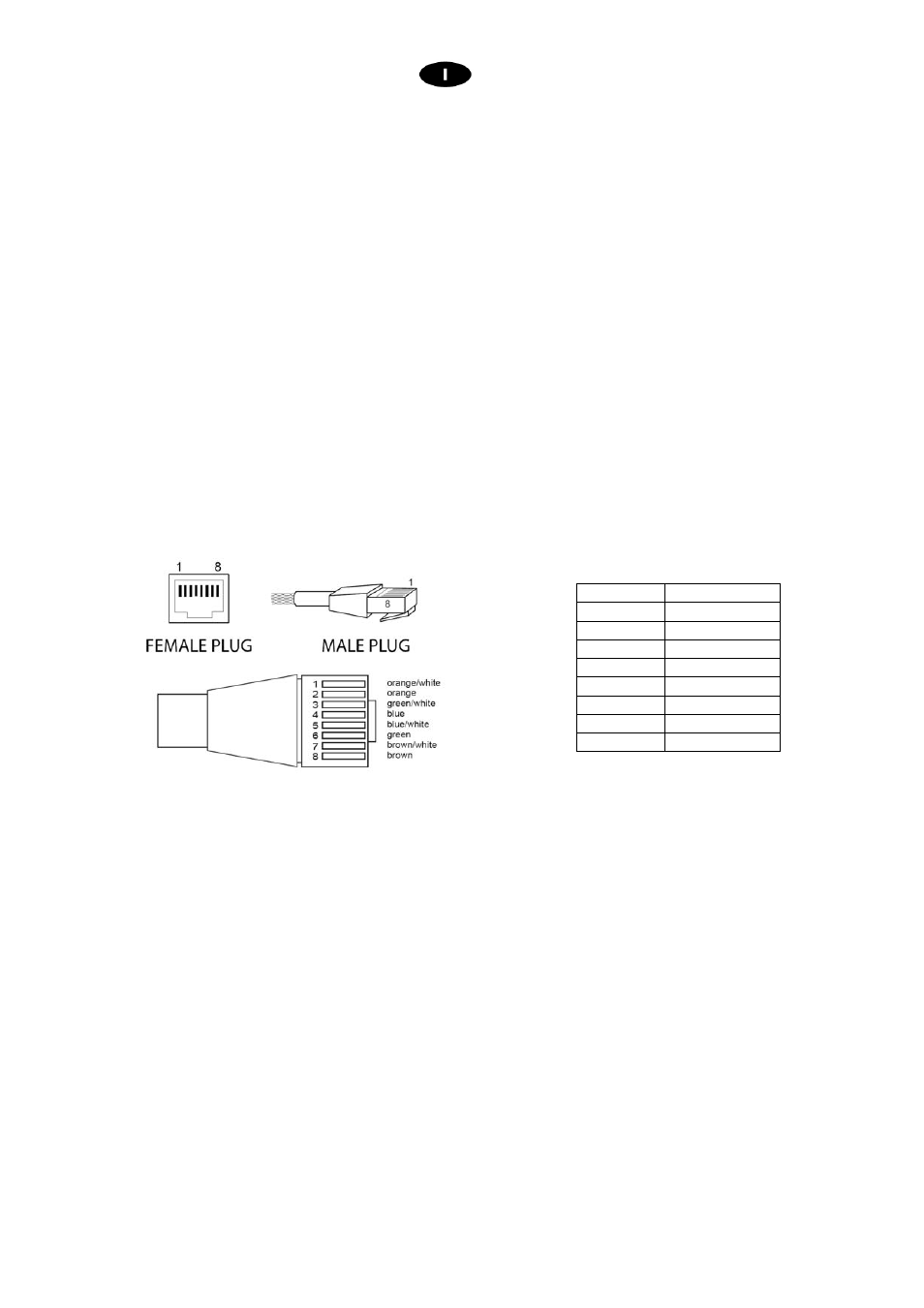

Piedinatura porta RJ45:
Dettaglio connessione cavo UTP CAT5 su connettore RJ45 per connessione postazione microfonica
secondo lo standard EIA/TIA – 568B
13. GAIN PAGING MIC1 / MIC2
Permette di regolare il livello audio della rispettiva consolle di paging BM8X8
14. MICROPHONE 1 input
L'ingresso bilanciato MIC1 di tipo XLR ed ha un'impedenza di 600 ohm.
Ogni zona dispone di un pulsante di priorità del MIC1 (fig.1 rif. 5). Quando il pulsante di priorità del MIC1
non è abilitato, il MIC1 sarà mixato agli altri ingressi di linea su ciascuna zona.
Quando invece è abilitato, MIC1 avrà priorità su tutti gli altri ingressi di linea (da 1 a 8 e L).
Il livello del MIC1 sarà controllato dalla manopola di regolazione del livello del MIC1 (fig.1 rif.6 ), dalla
manopola di regolazione del livello master (fig.1 rif.8 ) e dal trimmer di regolazione del guadagno
MIC1(fig.2 rif. 15).
Il segnale del MIC1 verrà inviato a tutte le matrici SLAVE collegate al sistema.
15. Guadagno MlC1
Questo controllo di guadagno regola il livello di segnale dell'ingresso microfonico (da 5 mV a 300 mV).
16. Controlli di tono Ingresso MIC1
LF consente di regolare le frequenze basse
HF consente di regolare le frequenze alte
Piedino N° Assegnazione
1 RS485 B
2 RS485 A
3 GND
4 + 24 V (OUT)
5 GND
6 + 24 V (OUT)
7 MIC IN +
8 MIC IN -
