Istruzioni di assemblaggio
(solo CA67)

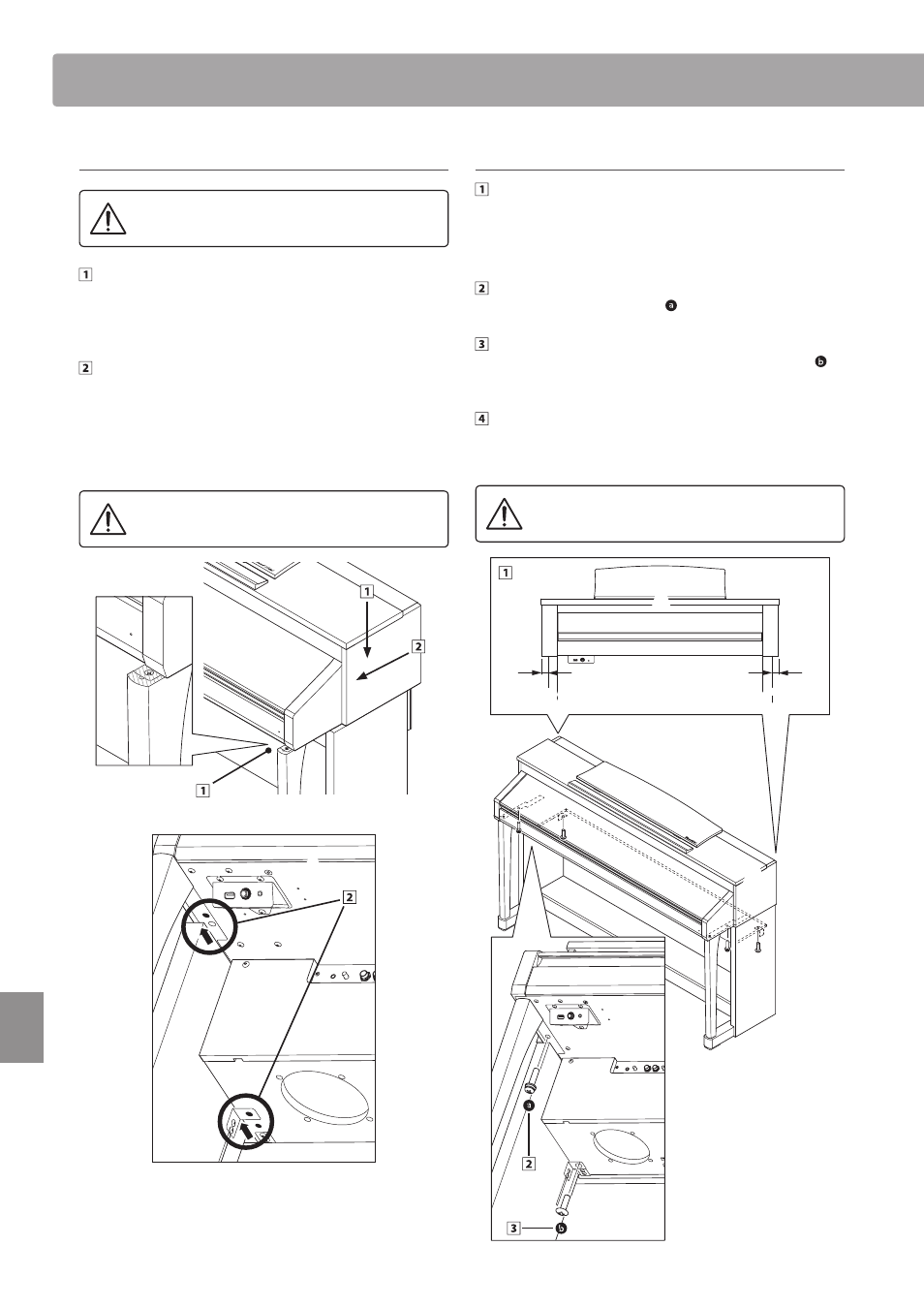

3. Montare l’unità principale sul supporto
Assicurarsi che due o più persone seguano le
seguenti istruzioni di assemblaggio.
Sollevare l’unità principale e posizionarla delicatamente sul
supporto. Posizionare l’unità principale leggermente verso
la parte posteriore del supporto in modo che la guida delle
viti sulla parte anteriore del supporto sia ancora visibile.
Far scorrere delicatamente l’unità principale in avanti sino a
che non si ferma. Se posizionata correttamente, i fori delle
viti di fissaggio saranno visibili nella parte inferiore dell’unità
principale.
* Se i fori non sono visibili, riaccomodate (allentate) le viti fissate
seguendo i passaggi 4-2.
Prestare attenzione a non intrappolare le mani durante
il posizionamento dell’unità principale sul supporto.
A
C
B
A
4. Fissare l’unità principale al supporto
Guardare la parte anteriore dello strumento per assicurarsi
che l’unità principale e i pannelli laterali siano allineati.
* Se le parti non sono allineate, riaccomodate (allentate) le viti
fissate seguendo i passaggi 4-2.
Unire da sotto e senza stringere l’unità principale al supporto
con le due viti (con rondella) su entrambi i lati.
Unire da sotto e senza stringere la parte posteriore dell’unità
principale al supporto con le due viti a testa piatta su
entrambi i lati.
Quando tutte e quattro le viti sono inserite l’unità principale
è posizionata correttamente sulla parte superiore del
supporto, fissare saldamente tutte le viti.
Fissare con forza tutte le viti al fine di unire
saldamente l’unità principale al supporto.
C
A
A
Vista frontale
B
