133
A
p
pendice

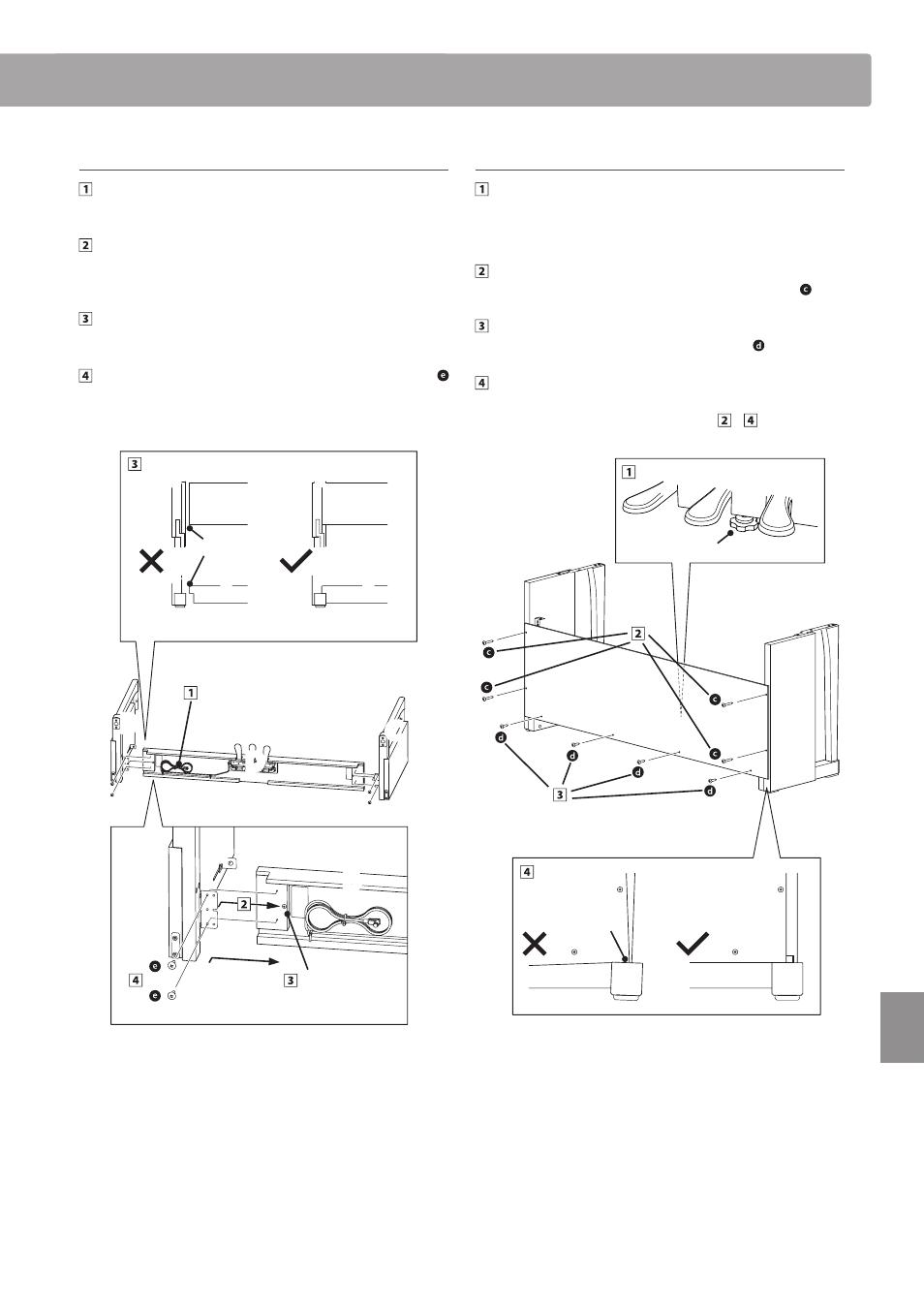

2. Unire il pannello posteriore
Portare in posizione verticale la pedaliera e i pannelli laterali
assemblati.
* Assicurarsi che la manopola regolatrice sia unita alla pedaliera.
Unire, senza stringere, il pannello posteriore (E) ai pannelli
laterali con le quattro viti lunghe autofilettanti nere .
Unire, senza stringere, il pannello posteriore alla pedaliera
con le quattro viti medie autofilettanti nere .
Regolare il posizionamento della pedaliera, dei pannelli
laterali e del pannello posteriore in modo che tutte le parti
siano allineate, quindi stringere le viti e .
B
E
C
manopola regolatrice
non allineati
1. Unire i pannelli laterali alla pedaliera
Sciogliere ed estendere il cavo di connessione dei pedali
fissato all’estremità inferiore della pedaliera (D).
Unire la pedaliera (D) ai pannelli laterali sinistro (B) e destro
(C) utilizzando le viti temporanee di montaggio collocate
alle due estremità della pedaliera.
Assicurarsi che la pedaliera e i pannelli laterali siano in stretto
contatto e non ci siano fessure tra le parti assemblate.
Inserire le quattro viti corte autofilettanti color argento
nei fori così come indicato e fissare saldamente la pedaliera
ai pannelli sinistro e destro.
B
B
B
B
D
D
D
D
fessura
C
B
D
cavo dei pedali
B
D
viti temporanee
di montaggio
