Configurazione generatore
2-8
powermax
105 Manuale dell’operatore
Cavo di alimentazione trifase e installazione della spina
I generatori Powermax105 sono forniti con i seguenti cavi di alimentazione:
• Modelli CSA: cavo di alimentazione a quattro fili 6 AWG
• 230-400 V CE cavo di alimentazione HAR di 10 mm
2 a quattro fili
• 380 V CCC/230–400 V CE fornito senza cavo di alimentazione
Nota: Per mantenere la certificazione CE, installare il kit del cavo di alimentazione 228886.
• 400 V CE: cavo di alimentazione HAR di 6 mm 2 a quattro fili
• 380 V CCC: cavo di alimentazione CCC di 6 mm 2 a quattro fili (alcuni modelli sono forniti senza cavo
di alimentazione)
Per utilizzare il Powermax105, usare una spina conforme alle normative elettriche nazionali e locali. La spina deve essere
collegata al cavo di alimentazione da un elettricista autorizzato.

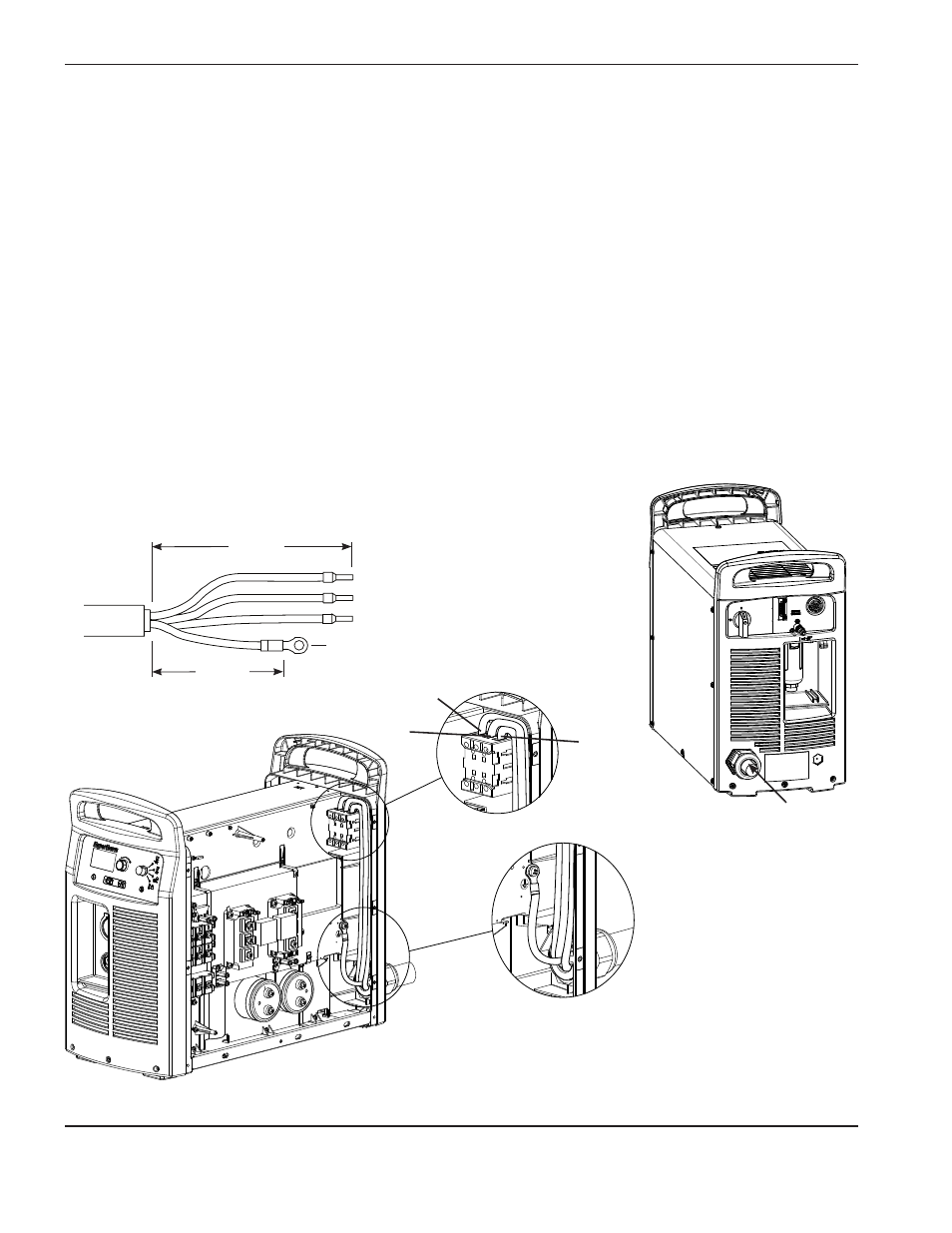

Scortecciare e preparare i fili del cavo di alimentazione come illustrato sotto.
L1
L3
L2
L2
L1
L3
Terra
6 mm
419 mm
203 mm
CSA
Instradare il cavo
attraverso il pressacavo
e serrare
