Manutenzione e riparazione
powermax
105 Manuale dell’operatore 8-9
Sostituzione dell’elemento filtrante del gas
1. Spegnere il sistema, scollegare il cavo di alimentazione e accertarsi che l’alimentazione del gas sia scollegata.
2. Posizionare il retro del generatore in modo che il bicchierino del filtro del gas rimovibile sia facilmente accessibile.
3. Afferrare il bicchierino del filtro con la mano destra.
4. Spingere verso il basso il chiavistello e ruotare il bicchierino del filtro di 45 gradi circa sulla destra.
5. Tirare il bicchierino del filtro verso il basso per rimuoverlo. Si può vedere l’elemento filtrante bianco e il dado di tenuta.
6. Svitare (in senso antiorario) il dado di tenuta di plastica che connette l’elemento filtrante.
7. Sostituire l’elemento sporco con un elemento nuovo. Reinstallare (in senso orario) il dado di tenuta di plastica
serrando solamente a mano.
8. Inserire il bicchierino del filtro con il chiavistello posizionato a 45 gradi circa alla destra del centro. Questo è lo
stesso orientamento in cui il bicchierino del filtro è stato tirato verso il basso e rimosso.
9. Allineare verticalmente il bicchierino del filtro (con protezione di metallo) e spingere con fermezza il bicchierino del
filtro in alto fino alla parte superiore della presa e collegare il bicchierino. È utile sollevare il bicchierino con il dito
indice della mano sinistra sotto il dado nella parte inferiore del bicchierino.
10. Dopo che il bicchierino è stato collegato correttamente, ruotare il bicchierino di 45 gradi a sinistra fino a quando il
chiavistello scatta in posizione.
11. Ricollegare il tubo flessibile dell’alimentazione del gas al generatore e controllare che non ci siano perdite.
12. Ricollegare l’alimentazione elettrica e premere l’interruttore di alimentazione.

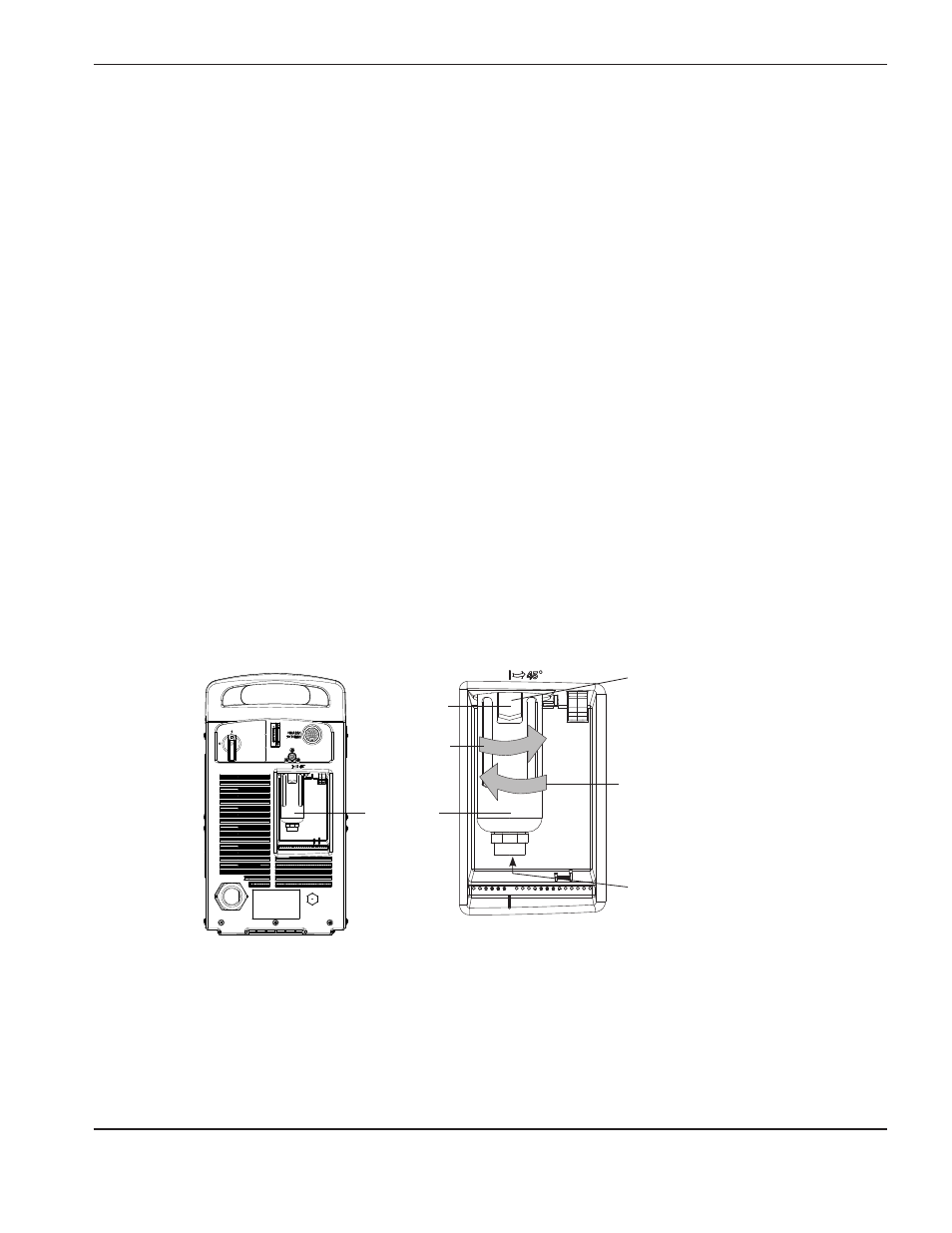

Bicchierino
del filtro
È utile sollevare qui quando si sostituisce il
bicchierino del filtro.
Chiavistello
L’elemento filtrante bianco e il dado di
tenuta di plastica sono visibili dopo aver
rimosso il bicchierino del filtro.
Rimuovere
Installare
