USO
11/23/98
HD3070 (consolle del gas automatica) Manuale di istruzioni 2-31
PAC186
Acciaio inox##
Aria Gas plasma / Aria ed CH
4

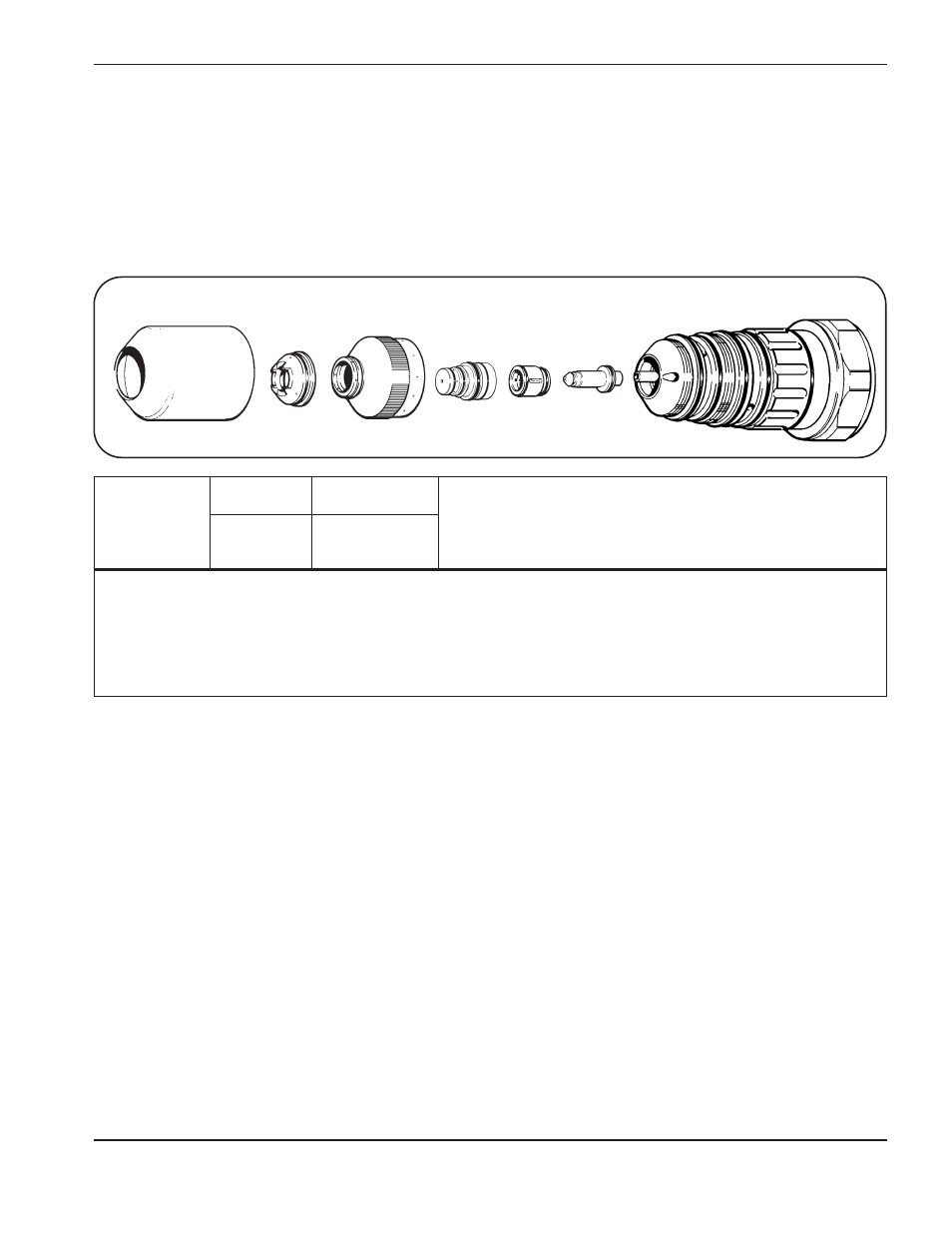

Protezione
70 A Taglio
Protezione
020796 Ugello
020647 Elettrodo
120112
Cappuccio interno
020795
Anello
diffusore
020789
Torcia PAC186
120349 Cappuccio schermato
020634/020687
Le pressioni di ingresso dei gas aria (P1)# e CH
4
(P2)# devono essere comprese tra 105 – 135 psi (7,2 – 9,2 bar)
per tutti gli spessori del materiale.
# Consultare la fig. 2-3 per individuare i display LCD.
## La lamiera di acciaio inox talvolta è protetta da una pellicola di plastica. Asportare tale pellicola prima di
eseguire il taglio.
* Aumentando leggermente i valori di portata di Aria per la prova di preflusso è possibile aumentare la capacità
di sfondamento sui materiali più spessi elencati qui sopra. Tuttavia, aumentando eccessivamente i valori di
portata per il preflusso, si rischia di compromettere l’affidabilità di avviamento del plasma (mancate
accensioni).
** Il margine di errore per la distanza torcia-lamiera è di ± 0,005 pollici (± 0,125 mm). Quando si adopera un THC,
il margine di errore è di ± 1 volt.
*** Misurata dalle punte dell’adattatore di protezione 020949.
**** Lo sfondamento dell’acciaio inox con spessore di 12,7 mm non raccomandato, poichè questa operazione
riduce la durata dei consumabili. Si consiglia pertanto di iniziare a tagliare dai bordi.
Sono disponibili dei consumabili antiorari (CCW) per il taglio speculare.
Se si verificano dei problemi durante il processo di taglio e si ritiene che possano essere dovuti ai valori di portata,
consultare la Sezione 5, Manutenzione (versión inglese), Controlli Contropressione Sistema Gas.
Valori di portata* Valori di portata
prova preflusso % prova taglio % Distanza Altezza***
Spessore Preflusso Protezione Plasma Tensione torcia Velocità iniziale di Ritardo di
del materiale Aria & CH
4
Aria CH
4
Aria d’arco lamiera** di corsa sfondamento sfondamento
(GA) (Pòll) (mm) (1)# (2)# (3)# (4)# (5)# (6)# (V) (mm) (m/min.) (mm) (quadr.) (sec.)
10 0,135 3,4 75 0 100 0 35 — 134 1,5 2,54 3,5 1 0,3
3⁄16 4,8 60 3 35 139 2,0 2,00 3,5 1,5 0,4
1⁄4 6,4 30 10 35 149 3,5 1,40 4,5 2 0,5
3⁄8 9,5 30 10 35 164 3,5 0,76 5,0 2 0,5
1⁄2 12,7 40 20 50 189 6,3 0,64 **** ****
