Montaggio
4364/03-2008 Unità 0, 1, 2, 3 Strallo Cavo Carbo Racing 5

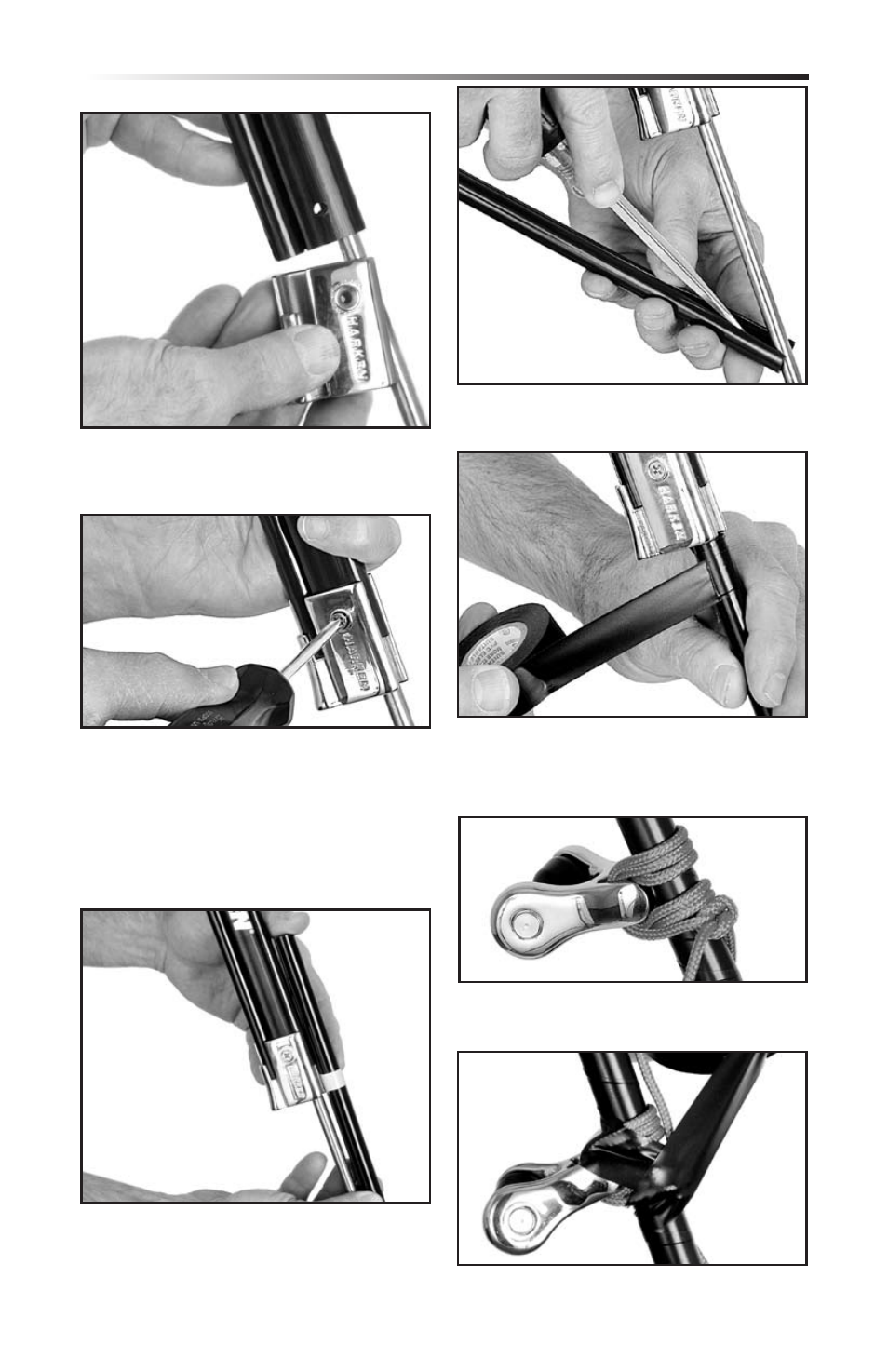

5. Feeder
Far scorrere il feeder fino alla sua
posizione e premere con forza verso
l’alto.
Ricoprire la vite di Loctite ® blu e
stringere. Se la vite non tira, controllare
l’allineamento.
6. Distanziale inferiore
Spingere in alto lo strallo cavo, fino
in battuta.
Per il distanziale inferiore, misurare la
lunghezza dal feeder alla parte inferiore
scoperta dello strallo.
Tagliare, fissare e chiudere il tubo nella
sua posizione.
Nastrare il distanziale inferiore in tutta
la sua lunghezza.
Misurare 300 mm (12") sotto il feeder
e fissare il feeder al tubo.
Nastrare il pre-feeder in posizione.
7. Pre-feeder
